Air Dryer

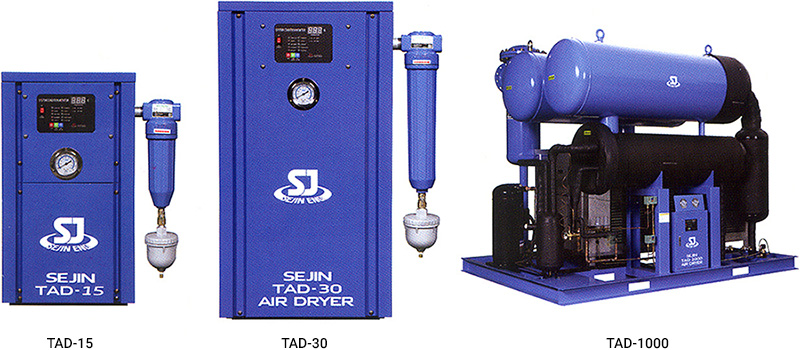

Tropical Air Dryer System고온용 일체형 TAD Series

TAD Series

Characteristics

  • Tropical Air Dryer System의 차별화된 기술입니다. (특허 제10-0763554)
  • 냉동식 Dryer의 여러 기능을 하나의 칩에 통합시켜 놓은 디지털 콘트롤러를 전 기종에 적용하였습니다.
  • Shell-And-Beffle Finned Tube Type After-Cooler라는 100% 새로운 컨셉을 발견하여 애프터쿨러의 효율, 내구성, 압력손실 등에서 혁신을 이루었습니다.
  • 애프터쿨러에서 Compressor Room으로 발산되는 뜨거운 열기가 전혀 없습니다.
  • 기존의 Fan 방식 애프터쿨러 내장형의 문제점들이 모두 해결되었습니다.
  • Filter/Separator와 Drain Solenoid Valve의 조합으로 확실한 응축수 배출을 보장합니다.
  • 전 기종 냉매압력, 주위온도, 입구공기온도, 출구공기온도, 냉매흡입온도, 냉매토출온도 표시

Specification

Model 적용
AirComp.
(HP)		 처리유량
(N㎥/min)		 냉동기
(HP)		 전원 소비전력
(kw)		 내장필터 드레인 밸브
TAD-10 10 1.4 1/2 단상
220V
60Hz		 0.7 Inlet Filter
&
Outlet Filter		 1set
Solenoid
Valve
TAD-20 20 2.8 3/4 1.0
TAD-30 30 4.2 1 1.2
TAD-50 50 7.0 1 1.2
TAD-75 75 10.5 1.5 1.9
TAD-100 100 14.2 2 3상
380V
60Hz		 2.1
TAD-150 150 21.0 3 3.2
TAD-200 200 30.0 4 4.2
TAD-250 250 35.0 5 5.4
TAD-300 300 47.0 6 6.4
TAD-400 400 56.0 8 8.4
TAD-500 500 70.0 10 10.8 Solenoid
Valve
TAD-600 600 84.0 12 12.8
TAD-700 700 100 14 15.2
TAD-800 800 112 15 16.2
TAD-1000 1000 140 20 21.2
TAD-1200 1200 168 25 27.3
  • ISO 8573-1 Class 5 압력노점 (≤7℃)
  • 주위온도 : 35℃ (Max.40℃ ~ Min.4℃)
  • 입구공기온도 : 80℃ (Max.90℃ ~ Min.4℃)
  • 사용압력 : 7kgf/㎠G (Max. 9.9kgf/㎠G)
Model 접속구경 가로 (W)mm 세로 (D)mm 높이 (H)mm
TAD-10 25A 330 760 640
TAD-20 25A 400 810 640
TAD-30 25A 450 850 640
TAD-50 40A 600 1000 1000
TAD-75 40A 600 1000 1000
TAD-100 50A 1685 1200 1190
TAD-150 65A 1800 1200 1190
TAD-200 FLG 80A 1800 1220 1520
TAD-250 FLG 80A 1800 1220 1520
TAD-300 FLG 100A 1800 1220 1570
TAD-400 FLG 100A 1800 1220 1570
TAD-500 FLG 100A 1800 1450 1570
TAD-600 FLG 125A 2200 1870 2005
TAD-700 FLG 150A 2200 1870 2005
TAD-800 FLG 150A 2200 1870 2005
TAD-1000 FLG 200A 2800 2000 2100
TAD-1200 FLG 200A 2800 2000 2100

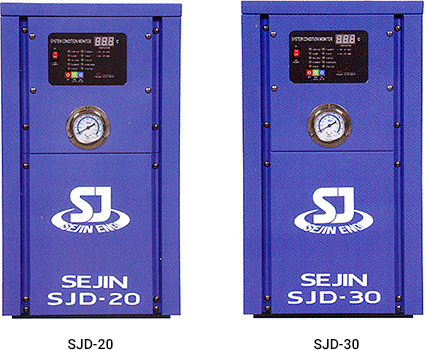

Refrigerated Compressed-Air DryerSJD Series

SJD Series

Characteristics

  • Tropical Air Dryer System의 차별화된 기술을 Pre-Cooler와 Drain 계통에 적용
  • 냉동식 Dryer의 여러 기능을 하나의 칩에 통합시켜 놓은 디지털 콘트롤러를 전 기종에 적용
  • 전 기종 큰 용량의 스트레이너와 함께 솔레노이드 드레인 밸브를 장착
  • 전 기종 냉매압력, 주위온도, 입구공기온도, 출구공기온도, 냉매흡입온도, 냉매토출온도 표시

Specification

Model 적용
AirComp.
(HP)		 처리유량
(N㎥/min)		 냉동기
(HP)		 전원 소비전력
(kw)		 내장필터 드레인 밸브
SJD-20 20 2.8 1/2 단상
220V
60Hz		 0.7 N/A 1set
Solenoid
Valve
SJD-30 30 4.2 3/4 0.9
SJD-50 50 7.0 1 1.2
SJD-75 75 10.5 1.5 1.9
SJD-100 100 14.2 2 3상
380V
60Hz		 2.1
SJD-150 150 21.0 3 3.2
SJD-200 200 30.0 4 4.2
SJD-250 250 35.0 5 5.4
SJD-300 300 47.0 6 6.4
SJD-400 400 56.0 8 8.4 Solenoid
Valve
SJD-500 500 70.0 10 10.8
SJD-600 600 84.0 12 12.8
SJD-800 800 112 15 16.2
SJD-1000 1000 140 20 21.2
SJD-1200 1200 168 25 27.3
  • ISO 8573-1 Class 5 압력노점 (≤7℃)
  • 주위온도 : 35℃ (Max.40℃ ~ Min.4℃)
  • 입구공기온도 : 80℃ (Max.90℃ ~ Min.4℃)
  • 사용압력 : 7kgf/㎠G (Max. 9.9kgf/㎠G)
Model 접속구경 가로 (W)mm 세로 (D)mm 높이 (H)mm
SJD-20 25A 330 760 640
SJD-30 25A 330 760 640
SJD-50 40A 495 945 815
SJD-75 40A 495 945 815
SJD-100 50A 600 1180 890
SJD-150 FLG 65A 600 1180 890
SJD-200 FLG 80A 870 1700 900
SJD-250 FLG 80A 870 1700 900
SJD-300 FLG 100A 870 1700 900
SJD-400 FLG 100A 2000 1920 1000
SJD-500 FLG 100A 2000 1920 1000
SJD-600 FLG 125A 2500 1700 2005
SJD-800 FLG 150A 2500 1700 2005
SJD-1000 FLG 200A 2700 1900 2200
SJD-1200 FLG 200A 2700 1900 2200

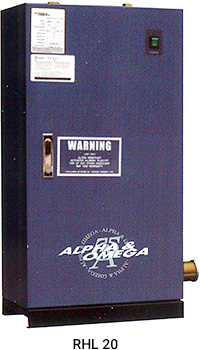

흡착식 RHL(Mini) 5~20

흡착식 RHL(Mini) 20

Characteristics

  • 고품질의 Activated Alumina 흡착제 사용
  • 확실하고 신뢰성 있는 Valve :
    Pneumatic 4 way Valve / Pneumatic 2 way Valve / Pneumatic Aquamatic Valve
  • 마이크로 프로세서에 의한 정확한 제습 및 재생 컨트롤

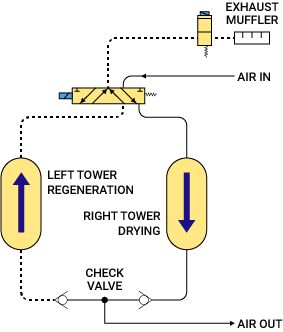

RHL(Mini) Type Flow Diagram

RHL(Mini) Type Flow Diagram

Specification

Model 적용 Comp.
(HP)		 Inlet Capacity
(㎥/min)
-40℃ PDP		 Dimension (mm) In/Outlet
(mm)		 Approx. Weight (kg)
W D H Desiccant Shipping
RHL-5 1 0.14 500 225 745 Ø12 2.3 23
RHL-10 2 0.28 500 225 745 Ø12 3.2 27
RHL-15 3 0.42 500 225 745 Ø12 6.8 36
RHL-20 5 0.57 500 225 745 Ø12 11 46
  • ISO 8573-1 Class 2 압력노점(≤-40℃) or Class 1 압력노점(≤-70℃) (Option)
  • 입구공기온도 : 38℃
  • 사용압력 : 7kgf/㎠G (Max. 9.9kgf/㎠G)
  • Cycle Time : 3분 또는 5분

흡착식 RHL 25~150

흡착식 RHL 25~150

Air Compressor에서 나온 포화 상태의 압축공기를 초건조한 공기의 상태로 공급해주기 위해서 수분과 친화력이 뛰어난 활성 알미나 겔을 Tank에 채워서 제습하는 기기이다.
보통 두개의 Tank로 구성되어 있는데, 그중 하나의 Tank는 습한 공기를 흡착하여 제습시키는 역할을 하며, 또 다른 Tank는 낮은 압력과 낮은 습도의 공기로 포화된 겔을 건조하게 재생시켜 주는 역할을 한다.
이러한 Tank의 역할은 세팅된 시간에 따라 그 역할이 바뀌어 제습한 Tank는 재생을 하게 되고, 재생한 Tank는 제습을 하게 된다.
이와 같이 세팅된 시간에 맞추어져 제습·재생을 반복하면서 건조한 공기를 공급하는 장치가 흡착식 드라이어이다.

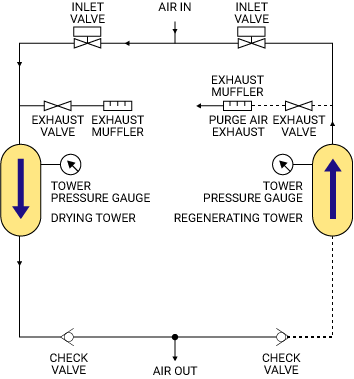

RHL(Mini) Type Flow Diagram

RHL Type Flow Diagram

Specification

Model 적용 Comp.
(HP)		 Inlet Capacity
(㎥/min)
-40℃ PDP		 Dimension (mm) In/Outlet
(mm)		 Approx. Weight (kg)
W D H Desiccant Shipping
RHL-25 7 0.7 780 700 980 20A 13 102
RHL-35 10 1.0 780 700 1206 20A 18 123
RHL-50 15 1.4 780 700 1510 20A 25 136
RHL-75 - 2.1 780 700 1650 20A 38 159
RHL-100 20 2.8 850 800 1780 25A 50 227
RHL-125 25 3.5 920 800 1780 25A 57 260
RHL-150 30 4.2 920 800 1780 25A 63 272
  • ISO 8573-1 Class 2 압력노점(≤-40℃) or Class 1 압력노점(≤-70℃) (Option)
  • 입구공기온도 : 38℃
  • 사용압력 : 7kgf/㎠G (Max. 9.9kgf/㎠G)
  • Cycle Time : 5분 또는 10분

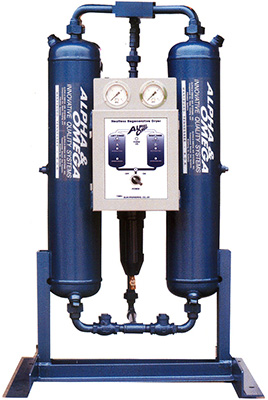

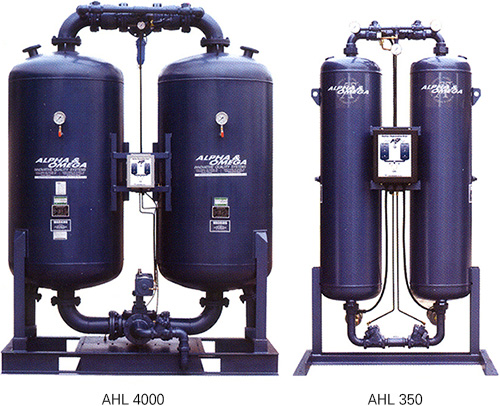

흡착식 AHL Type

흡착식 AHL Type

  • 건조된 공기를 Offstream Vessel에 통과시켜 건조제를 재생합니다.
  • 건조제를 재생하기 위해 Purge Air Flow를 필요로 합니다.
  • 압력노점 -40℃를 기준으로 건조제 재생을 위해 5~15% 압축공기를 소모합니다.
  • Purge Rate를 최소화 하기 위해 일부 드라이어에서는 노점오도에 따라 Purge Rate가 조절될 수 있도록 Control System을 장착합니다.
  • 초 건조 공기를 생산한다.
  • 보수 설치가 용이하며 건조제만 교환하면 반영구적으로 사용 가능합니다.

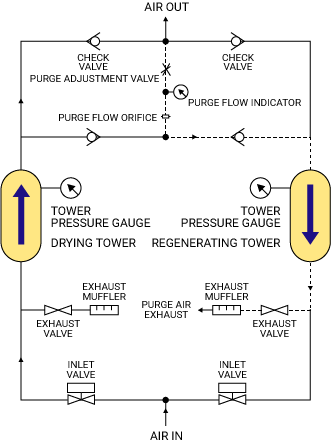

AHL Type Flow Diagram

AHL Type Flow Diagram

Specification

Model 적용 Comp.
(HP)		 Inlet Capacity
(㎥/min)
-40℃ PDP		 Dimension (mm) In/Outlet
(mm)		 Approx. Weight (kg)
W D H Desiccant Shipping
AHL-175 35 5.0 1030 800 1780 25A 75 284
AHL-200 40 5.7 1030 800 1780 40A 87 306
AHL-250 50 7.1 1100 800 1780 40A 124 405
AHL-350 70 9.9 1140 880 1850 40A 174 473
AHL-500 100 14.2 1400 880 1995 50A 248 653
AHL-650 130 18.2 1400 891 2126 50A 322 720
AHL-800 150 22.7 1895 891 2290 FLG 80A 397 900
AHL-1000 200 28.3 1895 891 2290 FLG 80A 495 1125
AHL-1200 240 34.0 1895 891 2290 FLG 80A 595 1305
AHL-1400 250 39.6 1895 891 2290 FLG 80A 694 1575
AHL-1600 300 45.3 1895 891 2290 FLG 100A 798 1755
AHL-1800 350 51.0 2240 1048 2290 FLG 100A 862 1980
AHL-2000 400 56.6 2240 1048 2290 FLG 100A 998 2205
AHL-2250 450 63.7 2240 1048 2290 FLG 100A 1123 2475
AHL-2500 500 70.8 2400 1210 2450 FLG 150A 1248 2700
AHL-2750 550 77.9 2400 1210 2492 FLG 150A 1361 2970
AHL-3000 600 85.0 2400 1210 2972 FLG 150A 1497 3240
AHL-3500 700 99.1 2700 1360 3215 FLG 150A 1747 3825
AHL-4000 800 113.3 2700 1360 3215 FLG 150A 1996 4410
  • ISO 8573-1 Class 2 압력노점(≤-40℃) or Class 1 압력노점(≤-70℃) (Option)
  • 입구공기온도 : 38℃
  • 사용압력 : 7kgf/㎠G (Max. 9.9kgf/㎠G)
  • Cycle Time : 5분 또는 10분

흡착식 Oil Type

흡착식 Oil Type

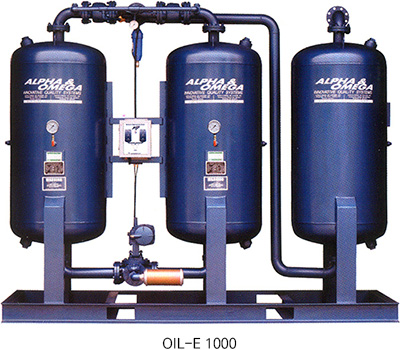

고청정 압축공기 시스템(Oil-E Type)

  • 급유식 콤프레샤 라인에 Oil-E System을 설치하면 수분, 오일 및 냄새 등을 완벽하게 제거할 수 있습니다.
  • 완벽한 유분 제거 (0.01ppm 이하)
  • 완벽한 냄새 제거
  • 완벽한 수분 제거 (99.999%)

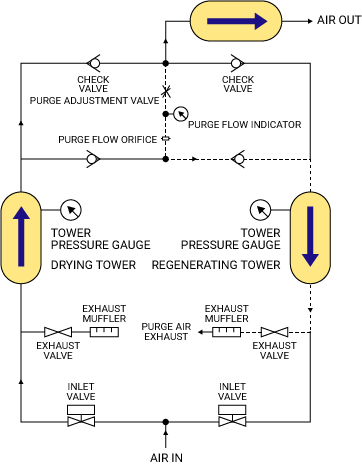

Oil-E Type Flow Diagram

Oil-E Type Flow Diagram

Specification

Model 적용 Comp.
(HP)		 Inlet Capacity
(㎥/min)
-40℃ PDP		 Dimension (mm) In/Outlet
(mm)		 Approx. Weight (kg)
W D H SOMA GEL 흡착제 중량
OIL-E 25 7 0.7 1000 700 980 20A 7 13 102
OIL-E 35 10 1.0 1000 700 1206 20A 9 18 123
OIL-E 50 15 1.4 1000 700 1510 20A 13 25 136
OIL-E 75 - 2.1 1000 700 1650 20A 19 38 159
OIL-E 100 20 2.8 1150 800 1753 25A 25 50 227
OIL-E 125 25 3.5 1250 800 1780 25A 28 57 260
OIL-E 150 30 4.2 1250 800 1780 25A 31 63 272
OIL-E 175 35 5.0 1250 800 1780 25A 37 75 284
OIL-E 200 40 5.7 1250 800 1780 40A 43 87 306
OIL-E 250 50 7.1 1300 800 1780 40A 62 124 405
OIL-E 350 70 9.9 1500 880 1800 40A 87 174 473
OIL-E 500 100 14.2 1800 880 1995 50A 124 248 653
OIL-E 650 130 18.4 2000 891 2126 50A 161 322 720
OIL-E 800 150 22.7 2800 891 2290 FLG 80A 198 397 900
OIL-E 1000 200 28.3 2800 891 2290 FLG 80A 248 495 1125
OIL-E 1200 240 34.0 2800 891 2290 FLG 80A 337 595 1305
OIL-E 1400 250 39.6 2800 891 2290 FLG 80A 347 694 1575
OIL-E 1600 300 45.3 3000 1048 2290 FLG 100A 399 798 1755
OIL-E 1800 350 21.0 3000 1048 2290 FLG 100A 431 862 1980
OIL-E 2000 400 56.6 3000 1048 2290 FLG 100A 499 998 2205
  • ISO 8573-1 Class 2 압력노점(≤-40℃) or Class 1 압력노점(≤-70℃) (Option)
  • ISO 8573-1 Class 2 오일 (≤0.1㎎/㎥)
  • 입구공기온도 : 38℃
  • 사용압력 : 7kgf/㎠G (Max. 9.9kgf/㎠G)
  • Cycle Time : 5분 또는 10분
