Screw Air Compressor

소형 일체형 (5~30HP)

Characteristics

  • 소형, 일체형 스크류 콤프레샤 시스템
    • 현장 룸 배관이 필요없다.
    • 건물 출입이 자유롭고 정비관리가 쉽다.
    • 지게차 포크 삽입구로 안전하게 운반할 수 있다.
    • 큰 LCD 화면으로 100% 한글 및 다국어를 지원할 수 있다.
    • 160개의 운전상황을 기록하여 문제의 원인을 파악하기 쉽다.
    • 저속회전으로 소음이 적다.
    • 내구성이 뛰어나다.
    • 아파트형 공장에 적합한 소음.
  • 디지털 컨트롤러
    • FX 100~300, CKDX 360
    • 대형 LCD
    • 한글 및 다국어 지원
    • 160개의 운전상황 기록
    • 소모품 교체주기 자동 알람

Specification

Model bar Capacity 윤활유량
(L)		 정격출력
(kW)		 토출구경
(inch)		 소음
(dB)		 S-type
Dimension		 중량
(kg)
㎥/min cfm
FX2-50 7 0.605 21.3 8 3.7 20A
(3/4")		 63 1000×550×1115 250
8 0.482 17
13 0.412 14.5
FX2-75 7 0.82 29 10 5.5 260
8 0.75 26.5
13 0.52 18.3
FX2-100 7 1.05 37 7.5 260
8 0.95 33.5
13 0.76 27
FX2-150 7 1.55 54.7 11 65 1200×600×1255 280
8 1.49 52.6
13 1.29 45.5
FX2-200 7 2.16 76 15 15 67 450
8 2.05 72.4
13 1.64 58
FX2-300 7 3.5 123.5 17 22 25A
(1")		 68 440
8 3.1 1095
13 2.56 90.5
DX2-300 7 3.5 123.5 17 22 68 1200×600×1255 440
8 3.1 1095
13 2.56 90.5
DX2-300 VSD 8 0.77~2.56 27.2~90.5 1500×600×1255 500
Model bar Capacity 윤활유량
(L)		 정격출력
(kW)		 토출구경
(inch)		 소음
(dB)		 탱크
용량		 D-type
Dimension		 중량
(kg)
㎥/min cfm
FX2-50D 7 0.605 21.3 8 3.7 20A
(3/4")		 63 0.28㎥
(280L)		 1880×660×1580 440
8 0.482 17
13 0.412 14.5
FX2-75D 7 0.82 29 10 5.5 450
8 0.75 26.5
13 0.52 18.3
FX2-100D 7 1.05 37 7.5 480
8 0.95 33.5
13 0.76 27
FX2-150D 7 1.55 54.7 11 65 500
8 1.49 52.6
13 1.29 45.5
FX2-200D 7 2.16 76 15 15 67 1900×750×1650 700
8 2.05 72.4
13 1.64 58

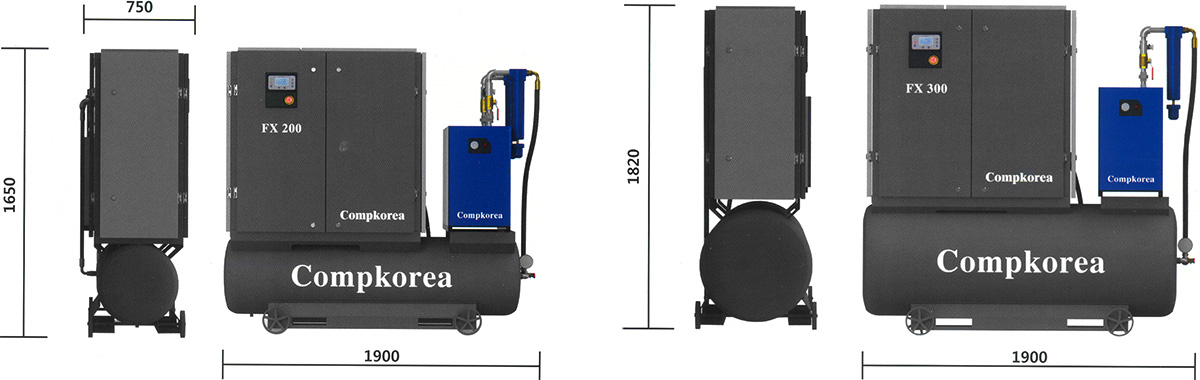

FX2-300D 7 3.5 123.5 17 22 25A
(1")		 68 0.5㎥
(500L)		 1900×830×1820 750
8 3.1 1095
13 2.56 90.5
냉각방식 공냉식 구동방식 벨트구동
최저압력 4.5bar 최고압력 12bar
주위온도 40℃ 전압/주파수 220/380/440V, 50/60Hz

※ 7Bar, 13Bar 사양은 별도 문의

CKDX Series (30HP, 30HP Plus)

컴팩트한 설계, 손쉬운 정비

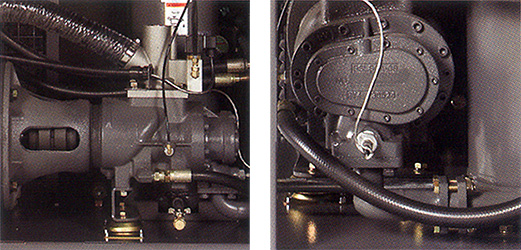

  • 스틸배관으로 되어 견고하고, 유지보수 비용이 발생하지 않으며 소모품 교체가 쉽고 작업이 우수하다.
  • 석션밸브가 블럭화 되어 있어 고장이 없고 교체가 간편하다.
  • 대량가공으로 불량률을 감소시켰다.

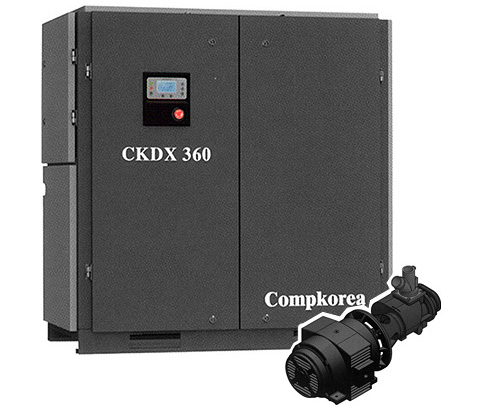

CKDX 360

  • 저속직결 노기어 실현 구동
  • 저소음 실현
  • LCD 한글 및 다국적 언어 지원

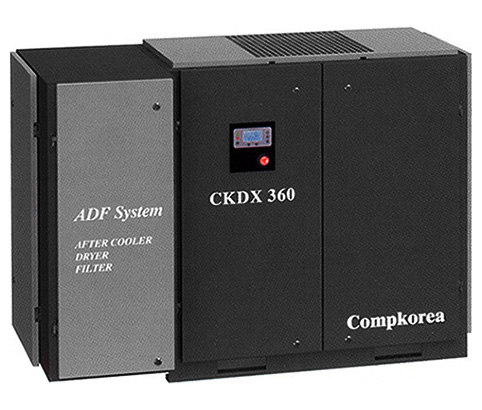

CKDX 360 ADF (with Compact Dryer)

  • LCD 한글 및 다국적 언어 지원
  • 작아진 설치면적
  • 최적화된 에어드라이어 시스템

CKDX 360 ADF (2EA)

  • Air Receiver Tank
  • 룸 사이즈 : 5500×3000

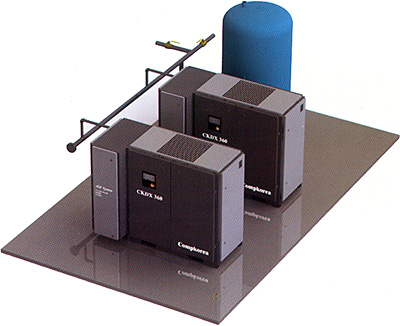

CKDX 360 (2EA)

  • 국내 최초 신모델
  • 완벽한 설치와 에어 솔루션
  • Air Receiver Tank
  • ADF System 75
  • 룸 사이즈 : 5500×3000

Specification

Model CKDX 360-7 CKDX 360-9 CKDX 360-13 CKDX 360 PLUS-7 CKDX 360 PLUS-9 CKDX 360 PLUS-13
㎥/min 3.62 3.13 2.64 4.5 3.9 3.6
cfm 127.8 110.5 93.2 158.9 137.7 127.1
HP 30 30 30 40 40 40
kW 22 22 22 30 30 30
Bar 7 9 13 7 9 13
Psi 101.5 130.5 188.5 101.5 130.5 188.5
CXDX Dim./Weight(kg) 1300×660×1325 / 500 1300×660×1325 / 645
VSD Dim./Weight(kg) 1550×660×1325 / 550 1550×660×1325 / 695
ADF Dim./Weight(kg) 1800×810×1325 / 720 1800×810×1325 / 910
냉각방식 공냉식
최저압력 4.5 bar
최고압력 12 bar
구동방식 직결구동
주위온도 45℃
전압/주파수 220/380/440V, 50/60Hz
윤활유량 20L
토출 파이프 25A (1")

CKDX Series (50HP, 50HP Plus)

컴팩트한 설계, 손쉬운 정비

  • 대형 LCD 한글 및 다국어 지원 (인버터 운전 가능)

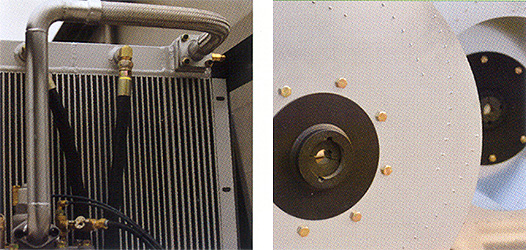

  • 레디알팬을 자체개발하여 소음을 줄이고, 소비전력을 절감하였으며, 저소음 고속 회전으로 충분한 대기 공기를 흡입해 냉각성능이 탁월하다.
  • 쿨러가 노출되어 있어 쿨러의 오염상태를 손쉽게 확인할 수 있고 장비 가동중에도 청소가 가능하다.

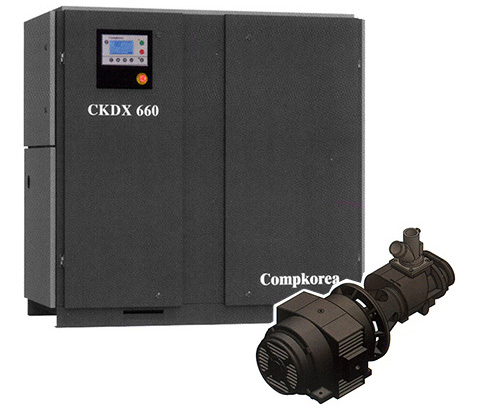

CKDX 660

  • LCD 한글 및 다국적 언어 지원
  • 저속직결 노기어 실현 구동
  • 저소음 실현

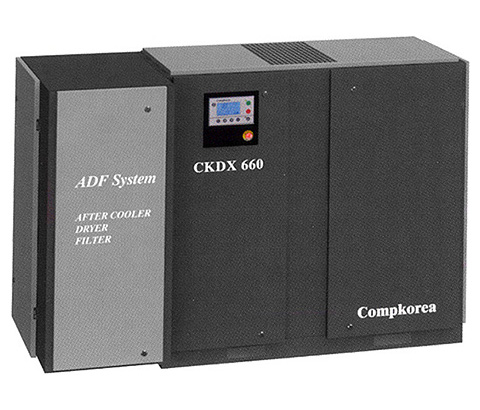

CKDX 660 ADF (with Compact Dryer)

  • LCD 한글 및 다국적 언어 지원
  • 작아진 설치면적
  • 최적화된 에어드라이어 시스템

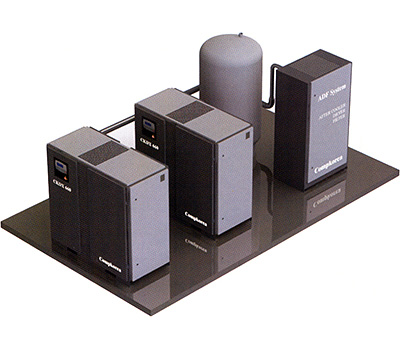

CKDX 660 ADF (2EA)

  • 설치 공간의 효율성
  • 콤프레샤 룸이 깔끔하다.
  • Air Receiver Tank
  • 룸 사이즈 : 6000×3500

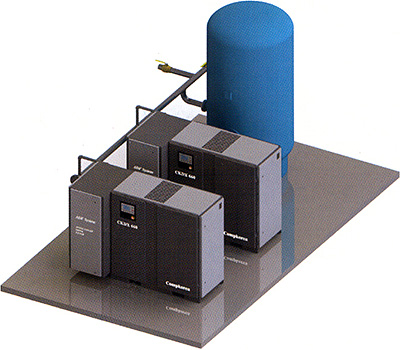

CKDX 660 (2EA)

  • 국내 최초 신모델
  • 완벽한 설치와 에어 솔루션
  • Air Receiver Tank
  • ADF System 100
  • 룸 사이즈 : 6000×3500

Specification

Model CKDX 660-7 CKDX 660-9 CKDX 660-13 CKDX 660 PLUS-7 CKDX 660 PLUS-9 CKDX 660 PLUS-13
㎥/min 6.62 6.11 4.58 7.58 6.76 6
cfm 233.8 215.7 161.7 268 239 212
HP 50 50 50 60 60 60
kW 37 37 37 45 45 45
Bar 7 9 13 7 9 13
Psi 101.5 130.5 188.5 101.5 130.5 188.5
CXDX Dim./Weight(kg) 1600×810×1530 / 800 1600×810×1530 / 850
VSD Dim./Weight(kg) 1950×810×1530 / 870 1950×810×1530 / 920
ADF Dim./Weight(kg) 2200×1000×1530 / 1150 2200×1000×1530 / 1250
냉각방식 공냉식
최저압력 4.5 bar
최고압력 12 bar
구동방식 직결구동
주위온도 45℃
전압/주파수 220/380/440V, 50/60Hz
윤활유량 20L
토출 파이프 32A (1/4 1")

CKDX Series (70~100HP, Plus)

컴팩트한 설계, 손쉬운 정비

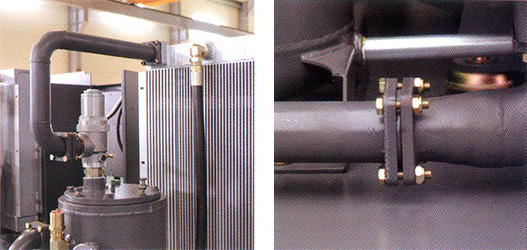

  • 장비 내 모든 배관이 스틸 배관으로 이루어져있어 진동 소음에 강한 커플링(콤프코리아 특허)을 적용하였다.
  • 레디알팬을 자체개발하여 소음을 줄이고, 소비전력을 절감하였으며, 저소음 고속 회전으로 충분한 대기 공기를 흡입해 냉각성능이 탁월하다.
  • 쿨러가 노출되어 있어 쿨러의 오염상태를 손쉽게 확인할 수 있고 장비 가동중에도 청소가 가능하다.

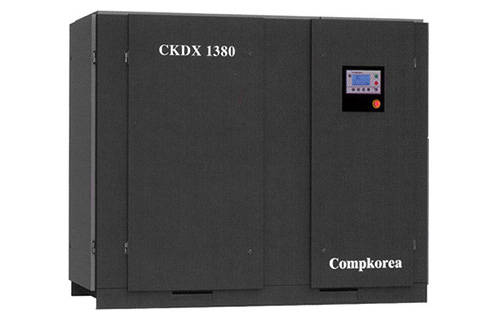

CKDX 1380

  • 저속직결 노기어 실현 구동
  • 저소음 실현
  • LCD 한글 및 다국적 언어 지원

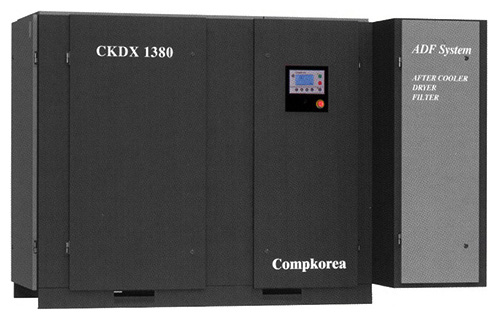

CKDX 1380 ADF (with Compact Dryer)

  • LCD 한글 및 다국적 언어 지원
  • 작아진 설치면적
  • 최적화된 에어드라이어 시스템

CKDX 1380 ADF (2EA)

  • 기술 선도형 혁신 제품
  • 국내 최초 신제품 및 룸배관
  • Air Receiver Tank
  • 룸 사이즈 : 7000×4500

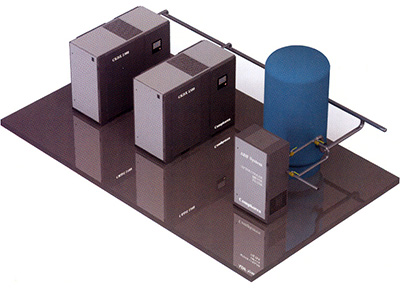

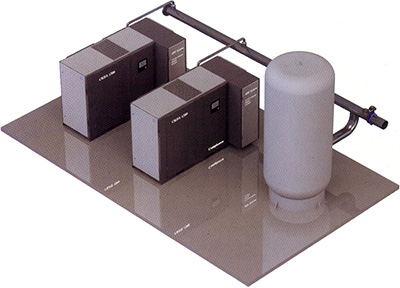

CKDX 1380 (2EA)

  • 국내 최초 신모델
  • 완벽한 설치와 에어 솔루션
  • Air Receiver Tank
  • ADF System 200
  • 룸 사이즈 : 7000×4500

Specification

Model CKDX 1020-7 CKDX 1020-9 CKDX 1020-13 CKDX 1380-7 CKDX 1380-9 CKDX 1380-13 CKDX 1380 PLUS-7 CKDX 1380 PLUS-9 CKDX 1380 PLUS-13
㎥/min 10.3 8.61 7.1 13.64 11.7 9.63 15.9 13.4 11.8
cfm 363.7 304 250 481.7 413.1 340 565 474 417
HP 75 75 75 100 100 100 125 125 125
kW 55 55 55 75 75 75 90 90 90
Bar 7 9 13 7 9 13 7 9 13
Psi 101.5 130.5 188.5 101.5 130.5 188.5 101.5 130.5 188.5
CXDX Dim./Weight(kg) 2150×990×1785 / 1530 2150×990×1785 / 1700 2150×990×1785 / 1850
VSD Dim./Weight(kg) 2600×990×1785 / 1600 2600×990×1785 / 1770 2600×990×1785 / 1920
ADF Dim./Weight(kg) 2750×1340×1785 / 1800 2750×1340×1785 / 2100 2750×1340×1785 / 2200
냉각방식 공냉식
최저압력 4.5 bar
최고압력 12 bar
구동방식 직결구동
주위온도 45℃
전압/주파수 220/380/440V, 50/60Hz
윤활유량 40L
토출 파이프 50A (2")

CKDX Series (150~200HP, Plus)

컴팩트한 설계, 손쉬운 정비

  • 대형 LCD 한글 및 다국어 지원 (인버터 운전 가능)
  • 레디알팬을 자체개발하여 소음을 줄이고, 소비전력을 절감하였으며, 저소음 고속 회전으로 충분한 대기 공기를 흡입해 냉각성능이 탁월하다.
  • 쿨러가 노출되어 있어 쿨러의 오염상태를 손쉽게 확인할 수 있고 장비 가동중에도 청소가 가능하다.

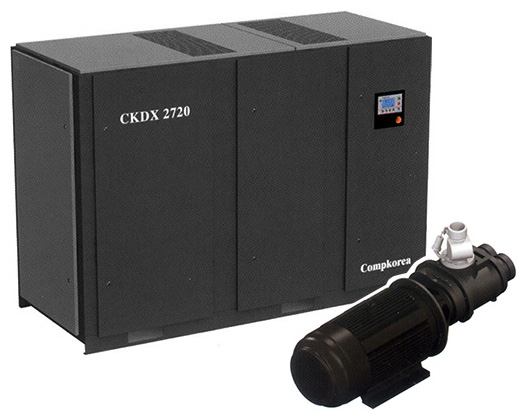

CKDX 2720

  • LCD 한글 및 다국적 언어 지원
  • 저속직결 구동
  • 저소음 실현

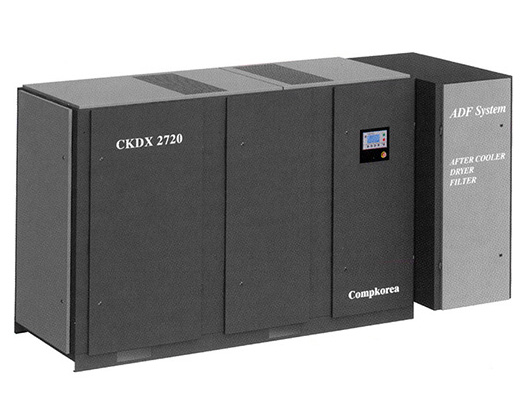

CKDX 2720 ADF (with Compact Dryer)

  • LCD 한글 및 다국적 언어 지원
  • 작아진 설치면적
  • 최적화된 에어드라이어 시스템

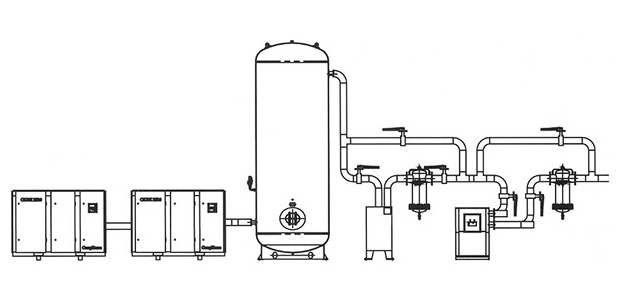

CKDX 2720 ADF (2EA)

  • Air Receiver Tank
  • Air Dryer
  • After Cooler
  • Air Filter (2EA)
  • 총 기장 20m

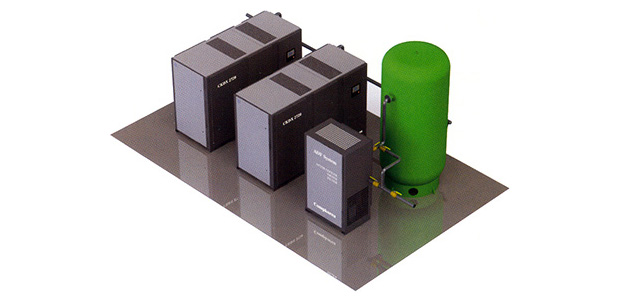

CKDX 2720 (2EA)

  • 국내 최초 신모델
  • 완벽한 설치와 에어 솔루션
  • 배관비용이 이전 대비 저렴하다.
  • 콤프레샤 룸이 깔끔하다.
  • 정비공간이 넓다.
  • Air Receiver Tank
  • ADF System 200
  • 룸 사이즈 : 8000×6000

Specification

Model CKDX 2120-7 CKDX 2120-9 CKDX 2120-13 CKDX 2720-7 CKDX 2720-9 CKDX 2720-13
㎥/min 21.2 16.84 13.52 27.8 23.42 19.7
cfm 748.6 594.7 477.5 981.7 827 695.7
HP 150 150 150 200 200 200
kW 110 110 110 150 150 150
Bar 7 9 13 7 9 130
Psi 101.5 130.5 188.5 101.5 130.5 188.5
CXDX Dim./Weight(kg) 3150×1270×2075 / 3200 3150×1270×2075 / 3400
VSD Dim./Weight(kg) 3550×1270×2075 / 3350 3550×1270×2075 / 3600
ADF Dim./Weight(kg) 3750×1270×2075 / 3800 3750×1270×2075 / 4120
냉각방식 공냉식
최저압력 4.5 bar
최고압력 12 bar
구동방식 직결구동
주위온도 45℃
전압/주파수 220/380/440V, 50/60Hz
윤활유량 80L
토출 파이프 50A (1/2 2")

CKDX Series (300~400HP, Plus)

컴팩트한 설계, 손쉬운 정비

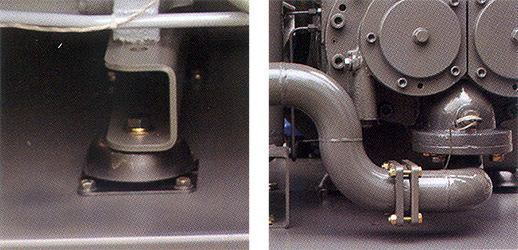

  • 반영구적 방진고무 개발로 진동과 소음에 강하다.
  • 레디알팬을 자체개발하여 소음을 줄이고, 소비전력을 절감하였으며, 저소음 고속 회전으로 충분한 대기 공기를 흡입해 냉각성능이 탁월하다.
  • 쿨러가 노출되어 있어 쿨러의 오염상태를 손쉽게 확인할 수 있고 장비 가동중에도 청소가 가능하다.

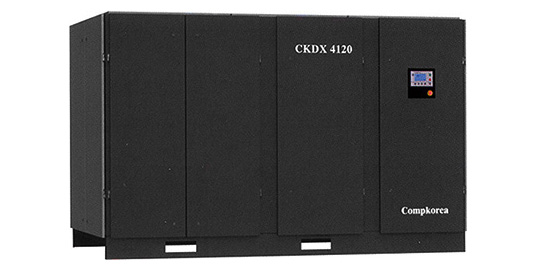

CKDX 4120

  • 저속직결 구동 실현
  • 저소음 실현
  • LCD 한글 및 다국적 언어 지원

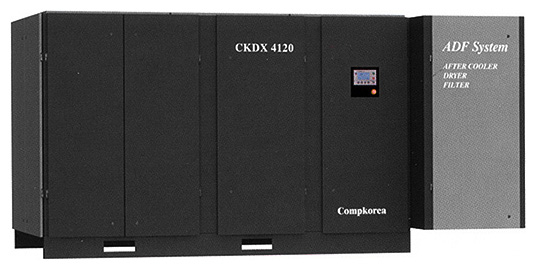

CKDX 4120 ADF (with Compact Dryer)

  • LCD 한글 및 다국적 언어 지원
  • 작아진 설치면적
  • 최적화된 에어드라이어 시스템

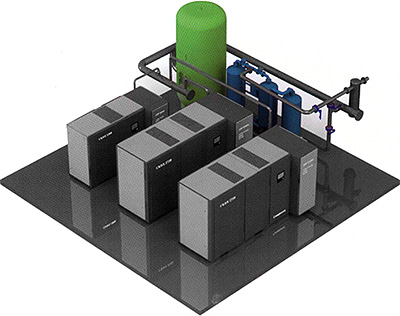

CKDX 4120 ADF (2EA) / 1380 ADF (1EA)

  • 국내최초 신제품 및 룸배관
  • 콤프레샤 룸이 깔끔하다.
  • Air Receiver Tank
  • Oil Master (1EA)
  • Line Filter (1EA)
  • 룸 사이즈 : 12000×8500

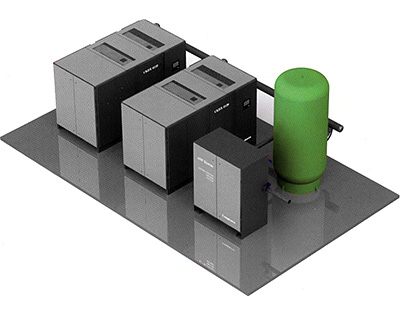

CKDX 4120 (2EA)

  • 국내 최초 신모델
  • 완벽한 설치와 에어 솔루션
  • Air Receiver Tank
  • ADF System 300
  • 룸 사이즈 : 12000×7000

Specification

Model CKDX 4120-7 CKDX 4120-9 CKDX 4120-13 CKDX 5320-7 CKDX 5320-9 CKDX 5320-13
㎥/min 40.6 33.1 27.8 55.3 48.3 41.2
cfm 1433 1168 982 1952 1705 1454
HP 300 300 300 400 400 400
kW 225 225 225 300 300 300
Bar 7 9 13 7 9 13
Psi 101.5 130.5 188.5 101.5 130.5 188.5
CXDX Dim./Weight(kg) 3550×1850×2245 / 6100 3550×1850×2245 / 6700
VSD Dim./Weight(kg) 4000×1850×2245 / 6700 4000×1850×2245 / 7300
ADF Dim./Weight(kg) 4550×2250×2245 / 7500 4550×2250×2245 / 7900
냉각방식 공냉식
최저압력 4.5 bar
최고압력 12 bar
구동방식 직결구동
주위온도 45℃
전압/주파수 220/380/440V, 50/60Hz
윤활유량 120~160L
토출 파이프 100A (4") ~ 125A (5")
