오일 프리 콤프레샤
Oil-Free Type Compressor

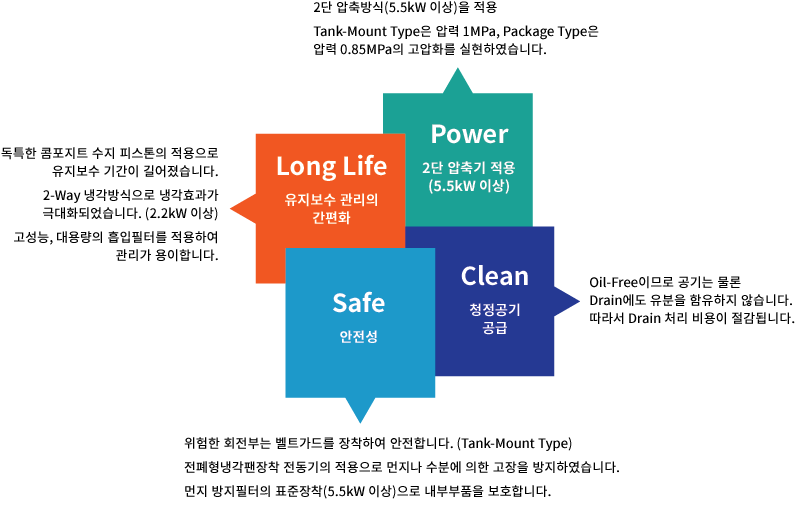

Characteristics

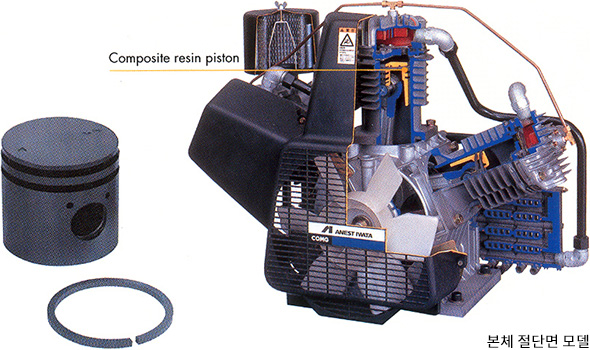

• 내열성, 열경화성 수지를 사용한 콤포지트 수지 피스톤은 고온의 연속 사용에도 견딜 수 있으며, 우수한 마찰 특성을 갖고 있습니다.
• 콤포지트 수지 피스톤을 적용함으로써 기존 피스톤의 라이더 링(Rider-Ring)이 불필요해졌으며, 압축기에 치명적인 열에 의한 고착 또는 마찰에 의한 파손 등 고장의 원인을 해소하였습니다.
• 압축링에도 내열성, 내마모성이 뛰어난 테프론계 수지를 사용하였습니다.

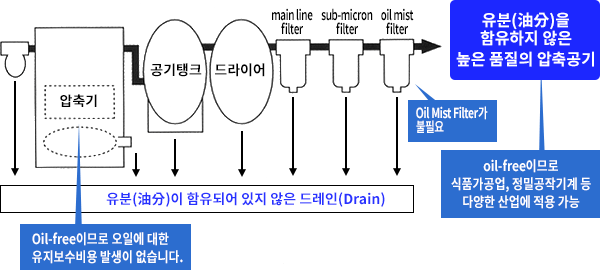

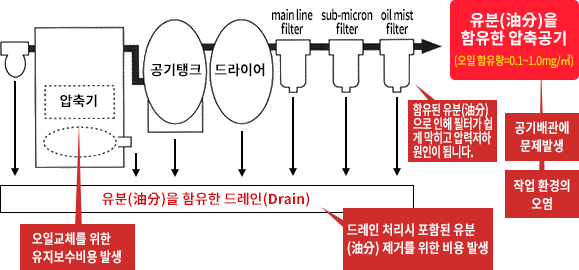

비교분석 I

비교분석 II

구조

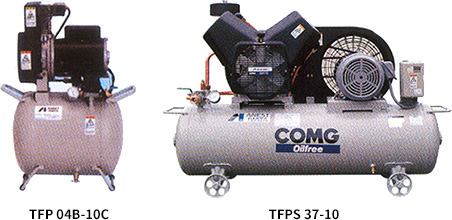

Specification : 탱크탑재형

Model / 구분	전동기출력 (kW)(PS)	운전제어방식	토출압력 (MPa)	토출공기량 (L/min)	공기탱크용량 (L)	토출배관 (B)	드라이어		외형치수 (L×W×H) (mm)	중량 (kg)	소음치 dB(A)
							노점(℃)	냉매
TFP02B-10C	0.2(1/4)	압력 개폐기	0.8~ 1.0	15	20	1/4"	-	-	460× 300× 605	23	64
TFP04B-10C	0.4(1/2)			35					460× 300× 630	25
TFP07B-10	0.75(1)			75	50				800× 375× 705	56	71
TFP15B-10	1.5(2)			160	70				1065× 385× 800	74
TFPS22-10	2.2(3)			235	90	3/8"			1395× 440× 890	115
TFPS37-10C	3.7(5)			370					1410× 445× 950	120
TFPS37-10	3.7(5)				157	3/4"			1470× 470× 1050	150	75
TFPS55-10C	5.5(7.5)			580					1470× 500× 1100	190
TFPS55-10	5.5(7.5)				250				1670× 515× 1140	250
TFPS75-10	7.5(10)			825					1670× 535× 1140	280	76
TFPS110-10	11(15)			1200					1690× 610× 1140	325	79

Specification : 패키지형

Model / 구분		전동기출력 (kW)(PS)	운전제어방식	토출압력 (MPa)	토출공기량 (L/min)	공기탱크용량 (L)	토출배관 (B)	드라이어		외형치수 (L×W×H) (mm)	중량 (kg)	소음치 dB(A)
								노점(℃)	냉매
Without Dryer Type	CFPS07-8.5	0.75(1)	압력 개폐기	0.65~ 0.85	80	40(STS)	1/4"	-	-	625× 540× 760	66	52
	CFPS15-8.5	1.5(2)			160					693× 585× 840	86	55
	CFP22C-8.5	2.2(3)			260	39	3/8"			890× 655× 985	136
	CFP37CB-8.5	3.7(5)			375						140	56
	CFPS55-8.5	5.5(7.5)			565	185	3/4"			1350× 905× 1280	360
	CFPS75-8.5	7.5(10)			825						390
	CFPS110-8.5	11(15)			1140						440	59
Built-in Dryer Type	CFPS07-8.5MD	0.75(1)			70	40(STS)	1/4"	15 이하 (가압하)	멤브레인식	700× 540× 760	68	53
	CFPS15-8.5MD	1.5(2)			140					768× 585× 840	86	56
	CFP22C-8.5D	2.2(3)			260	39	3/8"		HFC407C	890× 655× 1120	152	53
	CFP37CB-8.5D	3.7(5)			375				HFC134a	890× 655× 1200	175	56
	CFP55CB-8.5D	5.5(7.5)			565	70	3/4"			1170× 745× 1530	311
	CFP75CB-8.5D	7.5(10)			825					1230× 870× 1480	356
	CFP110CB-8.5D	11(15)	수동/ 자동		1140	75				1230× 925× 1480	398	59
	CFP55CB-14D	5.5(7.5)	압력 개폐기		540	70				1170× 745× 1480	320	57
	CFP75CB-14D	7.5(10)			725					1230× 870× 1495	380
	CFP110CB-14D	11(15)	수동/ 자동		1055	75				1230× 870× 1495	415	60

• 토출공기량은 최고토출압력일 때, 토출되는 공기량을 흡입한 상태(대기압)로 환산한 평균치입니다.
• 소음치는 전부하일 때 무음향실에서 측정한 수치입니다. 사용시, 설치환경에 따라 소음치는 달라질 수 있습니다.
