주변기기

Air Filter : 세진이엔지

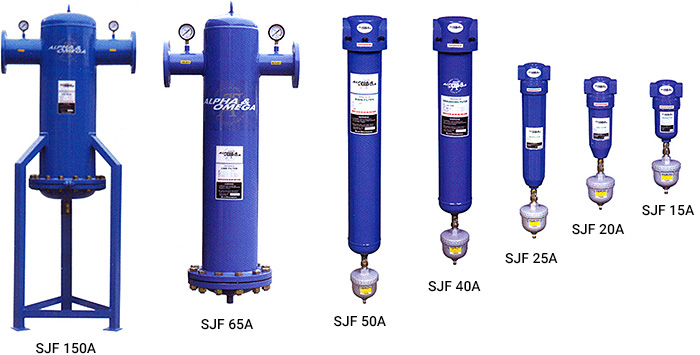

콤프레샤용 Air Filter

Specifications

Filter Model	Flow Rates @7kgf/㎠ (100psig)					Element Q'TY	Port Size		Physical Description
	Particulate Filter		Coalescing FIlter		Carbon		Port Size		Dimension
	40 Micron Main Filter ㎥/min	5 Micron Pre Filter ㎥/min	1 Micron Line Filter ㎥/min	0.01 Micron Coalescer ㎥/min	0.01 PPM Adsorber ㎥/min		A (mm)	B (mm)	Width (mm)	Height (mm)	Weight (kg)
SJF-15A	2.2	1.8	1.2	1.0	1.0	1	15A	PT 1/2	110	357	2
SJF-20A	5.7	3.5	2.8	1.9	1.9	1	20A	PT 3/4	110	417	2.5
SJF-25A	8.0	5.7	5.0	3.4	3.4	1	25A	PT 1	110	533	3
SJF-40A	17	14	11	10	10	1	40A	PT 1 1/2	142	750	12
SJF-50A	29	25	22	14	14	1	50A	PT 2	183	950	21
SJF-65A	58	49	48	28	28	2	65A	FLG 1 1/2	600	1105	88
SJF-80A	88	73	72	42	42	3	80A	FLG 3	600	1105	103
SJF-100A	139	120	110	70	70	5	100A	FLG 4	700	1135	-
SJF-125A	162	145	132	84	84	6	125A	FLG 5	700	1967	-
SJF-150A	282	221	176	112	112	8	150A	FLG 6	700	1967	-
SJF-200A	447	331	308	196	196	11	200A	FLG 8	100	2357	-
SJF-250A	733	555	528	330	330	19	250A	FLG 10	1200	2745	-
SJF-300A	1103	850	792	504	504	30	300A	FLG 12	1400	2745	-

중·고압용 Air Filter Specifications

Model	치수	처리유량(N㎥/min) @7kgf/㎠							접속구경		재질
Model	W(mm)	H	40㎛	5㎛	1㎛	0.1㎛	0.01㎛	0.01ppm	inch		재질
SJF-15H	106	340	2.2	1.8	1.2	1.0	1.0	1.0	PT 1/2	17	FCD-60
SJF-20H	106	390	5.7	3.5	2.8	1.9	1.9	1.9	PT 3/4	19
SJF-25H	106	510	8.0	5.7	5.0	3.4	3.4	3.4	PT 1	21
SJF-40H	144	700	17.0	14.0	11.0	10.0	10.0	10.0	PT 1 1/2	25	압력배관용강관
SJF-50H	185	925	29.0	25.0	22.0	14.0	14.0	14.0	PT 2	28	압력배관용강관

HYF-15H ~ HYF-20H까지 Screw Type이나 주문에 따라서 Flange Type도 공급이 가능 (Option)
고압 전자변 부착 가능(Option)합니다.

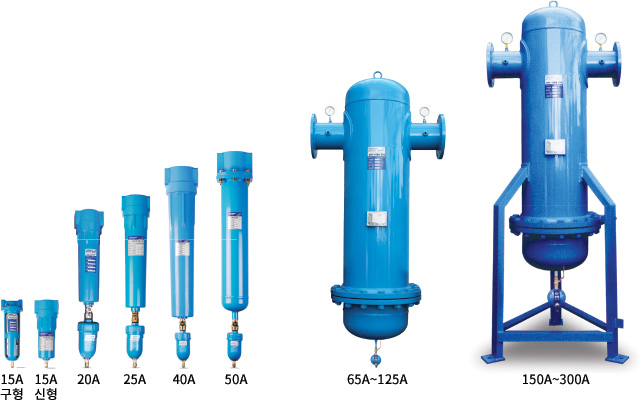

Air Filter : 한영유체DXF/DHF Series, 일반용

Characteristics

DXF 에어필터는 고형물질과 다량의 수분을 완벽히 걸러주며,
해파흡착제가 내장된 에어필터는 미세한 분자와 압축기에서 형성된 열화 및 탄화물질 제거에 탁월한 효능을 발휘합니다.

Specifications

Model	In/Out Connect.	Flow Capacity (N㎥/min)					Dimension
		Main Filter	Pre Filter	Line Filter	Coalescent Filter	Adsorent Filter	Width	Height	Weight
		370(20㎛)	320(3㎛)	310(1㎛)	130(0.01㎛)	150(0.01ppm)	mm	mm	kg
DXF-15A	1/2" (S)	2.2	1.8	1.2	1.0	1.0	88	278	1.25
DXF-20A	3/4" (S)	5.7	3.5	2.8	1.9	1.9	89	500	3.5
DXF-25A	1" (S)	8.0	5.7	5.0	3.4	3.4	100	600	4.5
DXF-40A	1-1/2" (S)	17.0	14.0	11.0	10.0	10.0	138	835	13.7
DXF-50A	2" (S)	29.0	25.0	22.0	14.0	14.0	148	910	21
DXF-65A	2-1/2" (F)	58.0	50.0	48.0	28.0	28.0	515	1195	85
DXF-80A	3" (F)	88.0	75.0	72.0	42.0	42.0	515	1195	95
DXF-100A	4" (F)	145.0	125.0	110.0	70.0	70.0	620	1295	125
DXF-125A	5" (F)	174.0	150.0	132.0	84.0	84.0	620	1295	140
DXF-150A	6" (F)	282.0	221.0	176.0	112.0	112.0	804	2110	250
DXF-200A	8" (F)	447.0	331.0	308.0	196.0	196.0	1000	2750	340
DXF-250A	10" (F)	733.0	555.0	528.0	336.0	336.0	1200	2750	400
DXF-300A	12" (F)	1103.0	850.0	792.0	504.0	504.0	1450	2974	450

Model : DHF-65A부터는 한국산업안전관리공단(KOSHA)의 설계 및 성능검사 대상 품목입니다. (필터 직경 : 6inch 이상)

Element Q'ty Size

Model	Q'ty	Size (mm)	Model	Q'ty	Size (mm)
DXF-15A	1	48×105	DXF-65A	2	48×460 × Element 수량 (Q'ty)
DXF-20A	1	48×150	DXF-80A	3
DXF-25A	1	48×200	DXF-100A	5
DXF-40A	1	78×450	DXF-125A	6
DXF-50A	1	78×460	DXF-150A	11
			DXF-200A	14
			DXF-250A	24
			DXF-300A	36

Air Filter : 한영유체DHF-H Series, 고압용

Specifications / 고압용

Model	In/Out Connect.	FLow Capacity (N㎥/min)					Dimension
		Main Filter	Pre Filter	Line Filter	Coalescent Filter	Adsorbent Filter	Width	Height	Weight
		370(20㎛)	320(3㎛)	310(1㎛)	130(0.01㎛)	150(0.01ppm)	mm	mm	kg
DNF 20K-15H	1/2" (S)	2.2	1.8	1.2	1.0	1.0	200	270	23
DNF 20K-20H	3/4" (S)	5.7	3.5	2.8	1.9	1.9	200	330	23
DNF 20K-25H	1" (S)	8.0	5.7	5.0	3.4	3.4	200	420	23
DNF 20K-40H	1-1/2" (S)	17.0	14.0	11.0	10.0	10.0	225	780	26
DNF 20K-50H	2" (S)	29.0	25.0	22.0	14.0	14.0	270	900	29

Element의 Model 선정방법
Filter Model의 번호 DHF는 ▶ Element Model 번호 DHE로 사용하시면 됩니다.
ex) DNF-370-15A ▶ DHE-370-15A (일반전산볼트형 구 모델)

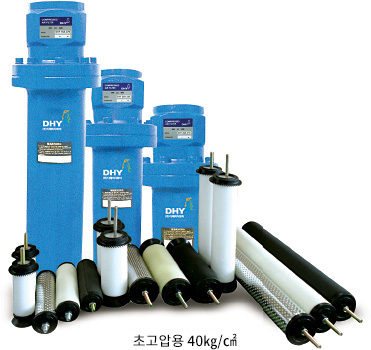

Specifications / 초고압용

Model	In/Out Connect.	FLow Capacity (N㎥/min)					Dimension
		Main Filter	Pre Filter	Line Filter	Coalescent Filter	Adsorbent Filter	Width	Height	Weight
		370(20㎛)	320(3㎛)	310(1㎛)	130(0.01㎛)	150(0.01ppm)	mm	mm	kg
DNF 40K-15H	1/2" (S)	2.2	1.8	1.2	1.0	1.0	200	270	23
DNF 40K-20H	3/4" (S)	5.7	3.5	2.8	1.9	1.9	200	330	23
DNF 40K-25H	1" (S)	8.0	5.7	5.0	3.4	3.4	200	420	23
DNF 40K-40H	1-1/2" (S)	17.0	14.0	11.0	10.0	10.0	225	780	26
DNF 40K-50H	2" (S)	29.0	25.0	22.0	14.0	14.0	270	900	29

DNF 20K-15H~DHF 20K-50까지 Screw Type입니다. 주문에 따라서 Flange Type도 공급이 가능합니다. (Option)
고압전자변 부착 가능(Option)합니다.

콤프레샤를 사용하여 압축공기를 만들 때, 콤프레샤가 설치된 주변 대기 중에는 수증기, 먼지와 같은 미립자 또는 각종 오염 물질이 부유물로 존재하고 이와 같이 공기를 흡입하여 압축하는 과정에서 불순물들은 더욱 농축되게 됩니다.
콤프레샤 내부에서는 급유식인 경우 윤활과 냉각을 위하여 오일을 사용하는데, 압축시 발생하는 고온의 마찰열에 의하여 산화 또는 탄화와 같은 화학적 반응으로 고형물이 생성되고 다량의 오일 미스트가 발생하게 됩니다.
이와 같은 모든 불순물들은 압축공기를 이용하는 기기 공구 및 자동화 설비의 고장 원인이 될 뿐 아니라 수명을 단축하고 제품 불량의 원인이 되므로 용도에 맞는 깨끗한 압축 공기를 사용하기 위하여 에어 필터의 사용은 필수입니다.

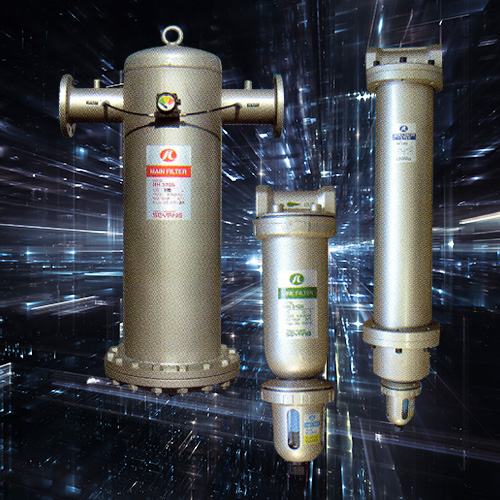

Air Filter의 종류

품명	Main Filter	Pre Filter	Line Filter	Aerolescer Filter	Hypersorb FIlter
형번	NH-3700	NH-3200	NH-3100	NH-1300	NH-1500
여과도	40㎛	5㎛	1㎛	0.01㎛	0.01ppm
엘레멘트 구조	소결수지		Support Glass Fiber Micro Fiber Punching Metal	Support 우레탄 Glass Fiber Micro Fiber Punching Metal 우레탄	Support 활성탄소 혼합 Fiber Glass Fiber Punching Metal 우레탄층
허용차압	0.7kgf/㎠ 이하		0.5kgf/㎠ 이하

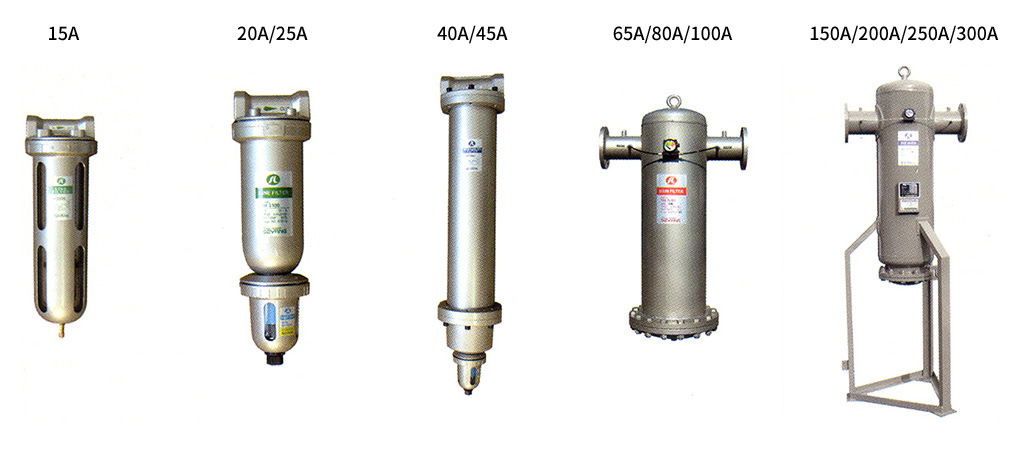

사양

분류	수지용기	금속용기				탱크용기
호칭규격	15A	20A	25A	40A	50A	65A	80A	100A	150A	200A	250A	300A
배관접속	SCREW(PT)					FLANGE
배관접속	1/2	3/4	1	1 1/2	2	JIS 10kgf/㎠ FLANGE
사용유체	공기
내압력	15kgf/㎠
주위온도	2~60℃

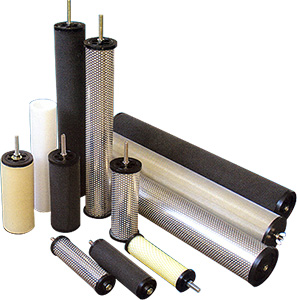

Filter Element의 종류

품명	Main Filter		Pre Filter		Line Filter		Aerolescer Filter		Hypersorb Filter
형번	NH-3700		NH-3200		NH-3100		NH-1300		NH-1500
여과도	40㎛		5㎛		1㎛		0.01㎛		0.01㎛
호칭구경	Element No.	N㎥/min	Element No.	N㎥/min	Element No.	N㎥/min	Element No.	N㎥/min	Element No.	N㎥/min
15A	0737-3	2.2	0732-3	1.8	0731-4	1.2	0713-3	1.2	0715-3	1.7
20A	0737-4	5.7	0732-4	3.5	0731-5	3.0	0713-4	2.8	0715-4	2.9
25A	0737-5	8	0732-5	5.7	0731-6	7.5	0713-5	6.8	0715-5	7.2
40A	0737-7	17	0732-7	14	0731-7	16	0713-7	13	0715-7	14
50A	0737-9	29	0732-9	25	0731-9	22	0713-11	18	0715-11	18
65A	0737-92	58	0732-92	49	0731-92	44	0713-112	36	0715-112	36
80A	0737-93	88	0732-93	73	0731-93	66	0713-113	54	0715-113	54
100A	0737-95	139	0732-95	118	0731-95	110	0713-115	90	0715-115	90
125A	0737-96	187	0732-96	152	0731-96	132	0713-116	108	0715-116	108
150A	0737-98	282	0732-98	221	0731-98	176	0713-118	144	0715-118	144
200A	0737-911	447	0732-911	331	0731-914	308	0713-1114	252	0715-1114	252
250A	0737-919	733	0732-919	555	0731-924	528	0713-1124	432	0715-1124	432
300A	0737-930	1103	0732-930	850	0731-936	792	0713-1136	648	0715-1136	648

N㎥/min은 일차측 압력 7kgf/㎠, 차압 0.2kgf/㎠(Main Filter, Pre Filter), 0.2~0.4kgf/㎠(Line Filter, Aerolescer Filter, Hypersorb Filter)일 때의 여과 공기 유량을 표시한 수치임

Drain Trap

압축공기 시스템에서의 응축수 제거는 절대적이며, 발생한 응축수를 배출하지 못하면 냉동식 드라이어나 애프터 쿨러 등에서 캐리오버하는 응축수가 후공정의 장비에 심각한 문제와 손실을 끼칠 수 있습니다.
당사의 드레인 트랩은 이와 같은 문제점을 완벽하게 해결해 드립니다.

특징 및 사양

구분		Auto Drain	Power Auto Drain		Electric Auto Drain
Model		SDT-503	SDT-120	SDT-250, 660	SDT-520
Working Pressure	kgf/㎠	1.5~9.9	0.1~9.9	2.5~9.9	0~17
Working Temp.	℃	2~60	2~75	2~75	2~60
배출방식		Float	Float	15A Ball Valve	Solenoid Valve
최대 배출유량	ℓ/hr	20	120	250, 660	500
특징		동작의 신뢰성이 뛰어남 Air 소모가 없음 Float의 위치 결정이 뛰어남 유지 보수가 간단함 전원 연결이 불필요함 설치가 간단함 동작 상태를 육안으로 확인 가능함		배출구의 크기가 큼 동작의 신뢰성이 뛰어남 By-pass 기능 내장 Air 소모가 거의 없음 유지보수가 간단함 전원 연결 불필요 대용량의 응축수를 처리함 동결 방지 Heater 설치 가능	고성능 타이머에 의한 제어 Cycle Time 보증 Open Time : 0.5~10sec Close Time : 0.5~45min Test Button 부착 동작 유무 LED Lamp 부착 Ball Valve 및 Strainer 부착 신뢰성 향상 및 Air 소모 최소화
접속구경		PT 1/2		PT 1/2	PT 1/8, 1/4, 3/8, 1/2
적용		Air Compressor Inter Cooler After Cooler Separator Receiver Tank Air Filter Refrigerated Air Dryer 기타 배관 중 응축수가 고이는 모든 곳 설치 가능
