독자적 특수 이중 충돌 원심 분리 방식에 의해 에어배관 내 수분을 제거

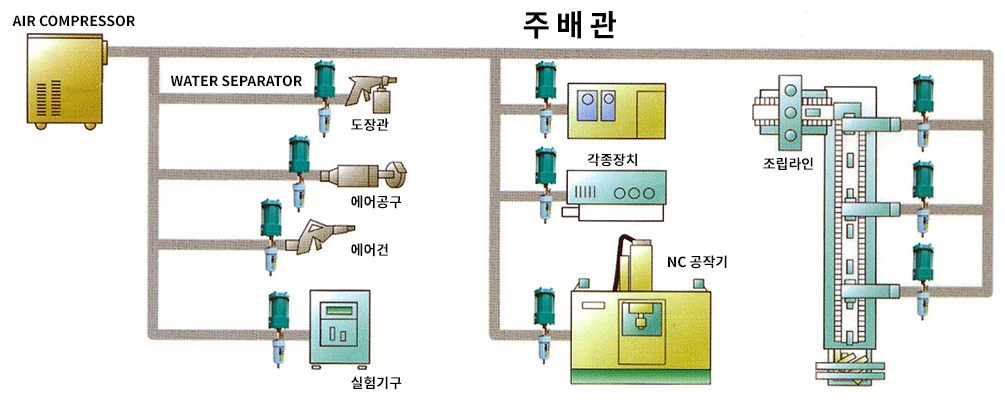

압축공기에 포함되어 있는 수분 및 기타 불순물은 공압기기 및 기타 사용처에 중대한 해를 입히거나 제품 불량을 일으키는 원인을 초래합니다. 이런 이유 때문에 Water Separator를 설치하여 문제를 해결하고 사용 목적에 맞는 에어를 지속적으로 공급하기 위함입니다.
운전에 전원이 필요없고 동작되는 부위가 없어 정기적인 정비가 필요치 않으며, 운전시간에 따른 소모성 부품교체가 없습니다. 설치 후 그대로 두고 사용하십시오. 입출구 및 내부 구경의 개선으로 차압은 거의 없습니다.

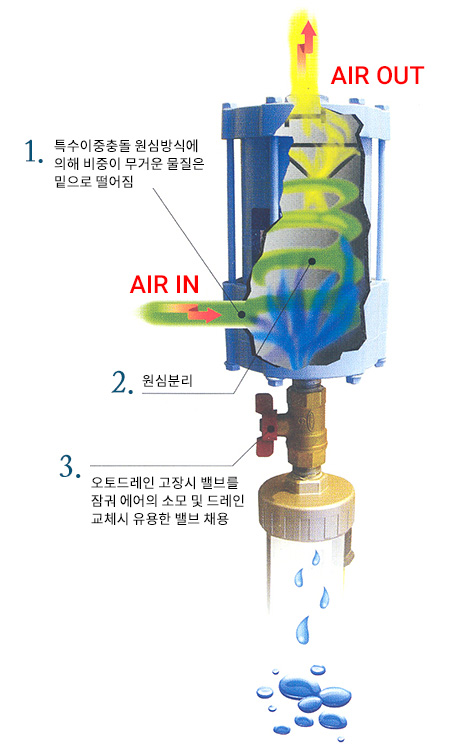

압축공기는 탱크 본체 하단부로 진입하여 탱크 본체 상단부로 나오게 됩니다. 본체 내에서 3단계 과정을 거치면서 공기보다 비중이 무거운 물질은 분리되어 하부에 부착된 자동 드레인 트랩으로 자동 배출됩니다. 상부로 토출된 공기는 물, 유분, 찌꺼기 등은 분리되어 수분이 없는 건조한 공기만 사용처로 이동됩니다.
Model | SK-S15H | SK-S100H | SK-S150H | SK-S400H | SK-S500H | |
---|---|---|---|---|---|---|

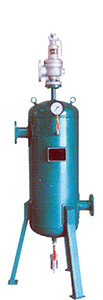

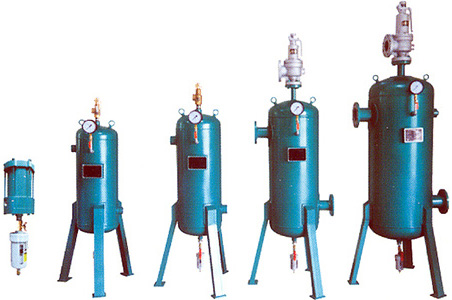

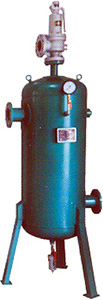

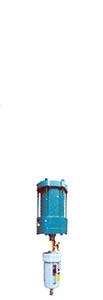

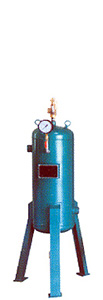

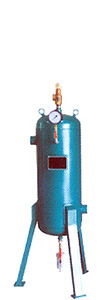

제품 이미지 | ||||||
탱크용량 | ㎥ | - | 0.06 | 0.09 | 0.13 | 0.24 |
최대처리유량 | ㎥/min | 1.5 | 14 | 20 | 40 | 60 |
최대사용압력 | kg/㎠ | 9.5 | ||||
입출구 접속구경 | A | 15 | 40 | 50 | 80 | 100 |
외형치수 (W×H) | mm | 115×450 | 588×1300 | 620×1400 | 660×1500 | 740×1700 |
안전변 세팅 압력 | kg/㎠ | - | 9.9 | |||
설계 온도 | ℃ | 50 | 60 | |||
제품 중량 | kg | 3.4 | 77.6 | 97.2 | 146.8 | 203.4 |

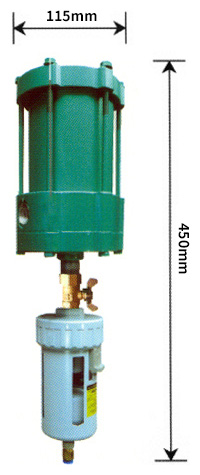

Model | SK-S15H | |
---|---|---|
최대사용유량 | ℓ/min | 500~1500 |
압력강화 (Mpa) | kgf/㎠ | 0.00~0.07 (0.0~0.7) |
사용압력범위 | kgf/㎠ | 0.1~1.0 (1.0~10.2) |
보증내압력 | kgf/㎠ | 1.5 (15.3) |
유체온도 | ℃ | 1~40 |
드레인배기 (그로드레인) | 자동배출 | |
드레인배수구경 (Rc) | mm | 6 |
접속구경 (Rc) | mm | 15 |
외형치수 | mm | 115(W) × 450(H) |
중량 | kg | 3 |
