한영콤프레샤 : 스크류 콤프레샤



메가콤

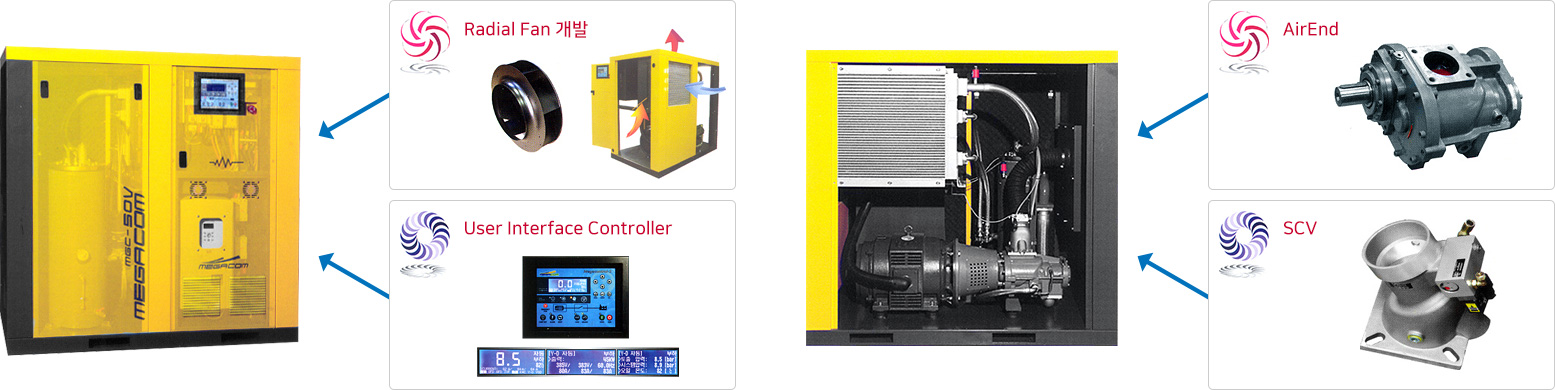

신개발 구성

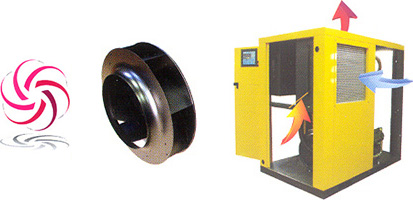

Radial Fan 개발에너지 효율의 극대화

  • 원심력 방향으로 유체의 흐름이 균등하여 소음이 적음
  • Cooling 효율 극대화
  • 대기공기 유입방식 채택
  • Aero Dynamic Case Design
  • 청소 및 정비의 용이
  • 하절기 온도 상승으로 정지 Zero화
  • In Flow Type으로 Cooler 전면에 풍량이 균일하게 전달되어 Cooling 효과 극대화

User Interface Controller사용자 위주의 콘트롤러 개발

  • 전압, 저전압, 과전류, 역상방지 등 Safety Protect Device 자체 내장
  • 인버터 RS485 통신 및 4~20mA 출력을 이용한 가변(VSD) 제어방식
  • 최대 50개 고장 이력 표시 및 이중 패스워드 기능
  • 사용자 위주의 콘트롤러
  • Inverter 고장시 Y-D 기동
  • 소비전력/전압/전류 표시 기능

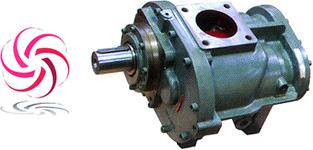

AirEND맞춤형 OEM END로 소음의 최소화 실현

  • 고효율 AIR END
  • 맞춤형 OEM END로 소음의 최소화 실현
  • COMPACT UNIT로 취급에 유리
  • GEARLESS TYPE은 기어에서의 동력손실 방지로 인해 압축효율성 및 내구성 증가

S.C.V일체형 S.C.V

  • Solenoid Valve와 일체형
  • 유명 브랜드로 검증된 최고의 제품

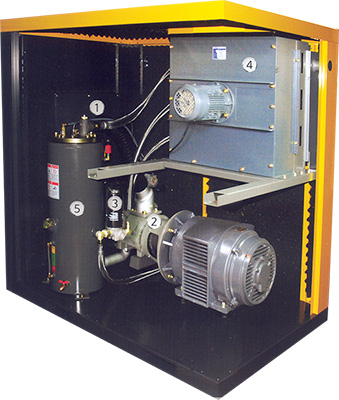

MGC 콤프레샤 구성

Aero Dynamic Casing Design
소음 및 진동을 최소화하고 내부의 Air Flow System을 효과적으로 설계하여
냉각효과를 극대화시킨 Casing 구조

1. 외부 에어 유입방식 에어 필터

  • 고효율 Air Filter(3Micron)를 장착하여 미세 먼지까지 제거하므로 Air End의 소손을 방지하며, 직접 대기공기를 흡입하도록 설계함으로써 압축 효율을 극대화함.

2. 직결 구동 방식 Drive

  • Motor, End, Coupling을 직결로 연결하여 동력손실을 최소화함.
  • 성능과 에너지 절감이 탁월하고 내구성이 강함.

3. 오일 필터

  • 고효율 Oil Filter(12Micron)을 장착함. (ISO16889 규정 통과)

4. 고효율 Radial Fan

  • 대기 공기를 직접 쿨러를 통해 유입하도록 설계하여 소음이 적고 Axial Fan보다 냉각 효율이 탁월하며 또한 전력 소모가 낮아 에너지 효율이 우수함.

5. 에어 오일 Separator

  • 압축공기와 오일을 분리하고 Oil Foaming 현상을 최소화하며 Oil Carry Over를 방지하는 혁신적인 내부 구조로 최적화된 에어품질을 보장함.

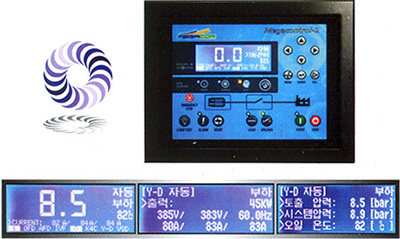

User Interface MGC Series

Mega Control-2

세계 최고의 기술력을 보유한 국내의 유명 제조사와 함께 당사 기술진이 공동 개발한 Mega Control-2 Module은 견고한 산업용 컴퓨터를 기반으로 합니다. 콤프레샤 시스템을 자동으로 제어하고, 실시간으로 작동상태를 점검하고 업데이트 합니다. 설정 압력에 따라 자동으로 부하운전(loading), 무부하운전(unloading)이 이루어지고 운전모드 선택에 따라 예약운전이나 원격운전이 가능하여 사용자가 편리하게 이용할 수 있습니다. 콤프레샤의 작동상태를 액정화면(LCD)을 통해서 소비전력, 전압, 전류 등을 문자, 숫자, 기호의 형태로 소비자들이 이해하기 쉽도록 간결하게 표시되며, 가동 중 문제(Fault) 발생시 경보메세지를 한글로 표시하고 이 경보메세지에 대한 이력을 저장함으로써 발생된 문제에 대한 내용을 확인하고 조치할 수 있습니다.

Mega Control-2 버튼 설명

운전 공기 압축기 기동 입력 선택사항의 실행 및 설정치 저장
정지 공기 압축기 정지 운전모드 자동운전, 연속운전, 예약운전, 원격운전 모드변경
리셋 고장 발생시 고장 해제 로딩 부하 운전
취소 선택사항 취소, 알람 발생시 알람 보류 언로딩 무부하 운전
메뉴 전체 메뉴 표시 알람 알람 이력 확인
이동키 화면전환 및 메뉴설정값 변경 램프 테스트 LED 테스트

정비의 용이성

  • 흡입 필터외부의 차가운 공기를 Air End로 직접 흡입토록 하여 압축 효율을 증가, 외부에서 흡입 필터를 쉽게 탈부착 및 청소 가능
  • Oil Cooler외부의 차가운 공기로 Cooler를 직접 냉각하여 냉각 효율을 극대화, 외부에서 Cooler의 청소 및 정비 점검이 용이함

Compressor & Air Cleaning System

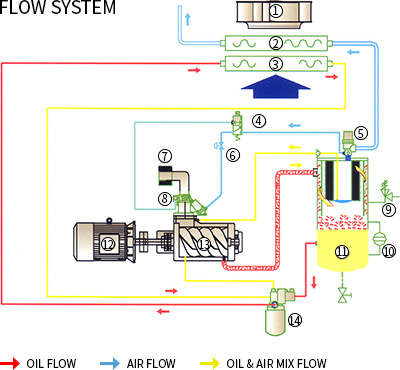

Compressor System Flow

  1. Fan
  2. Air Cooler
  3. Oil Cooler
  4. Solenoid Valve
  5. Minimum Pressure Valve
  6. Regulator
  7. Air Filter
  8. Suction Control Valve
  9. Safety Valve
  10. Oil Level Gauge
  11. Separator
  12. Motor
  13. Air End
  14. Thermostatic Control Valve & Oil Filter Housing

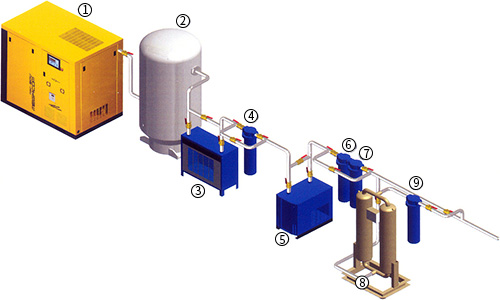

Air Cleaning System

  1. Air Compressor
  2. Storage Air Tank
  3. After Cooler
  4. Pre Filter
  5. Ref. Air Dryer
  6. Line Filter
  7. Coalescent Filter
  8. Desicent Air Dryer
  9. Dust Filter

기술사양

MGC Series : 30~100HP

Model MGC-30 MGC-50 MGC-60 MGC-75 MGC-100
형식 Oil injectino single stage rotary screw compressor
제어방식 Megacontrol-2 System (사용자 위주 방식, 자체 개발품)
실 토출 공기량 8 bar 3.41 6.02 7.20 9.18 12.38
10 bar 3.12 5.40 6.60 8.32 11.30
12 bar 2.54 4.50 6.03 7.60 10.20
구동방식 Direct Type
흡입조건 대기압, 40℃ 이하
토출온도 ℃ 상대 대기온도 +15℃ 이하
윤활유 충진량 ℓ 15 20 20 40 60
토출관경 inch 1 (25A) 1¼ (32A) 1¼ (32A) 2 (50A) 2 (50A)
출력 kw 22 37 45 55 75
전압 V AC 220(3Ø) / AC 380(3Ø) / AC 440(3Ø)
주파수 Hz 50 / 60
기동방식 Y - △
전장 W(mm) 1300 1580 1580 2000 2100
전폭 D(mm) 830 1010 1010 1200 1300
전고 H(mm) 1342 1560 1560 1600 1730
중량 kg 650 1000 1100 1400 1800

MGC V Series : 30~100HP Inverter Type

Model MGC-30 V MGC-50 V MGC-60 V MGC-75 V MGC-100 V
형식 Oil injectino single stage rotary screw compressor
제어방식 Megacontrol-2 System (사용자 위주 방식, 자체 개발품)
실 토출 공기량 8 bar 1.10~3.41 1.92~6.02 2.30~7.20 2.93~9.18 3.96~12.38
10 bar 1.00~3.12 1.78~5.40 2.11~6.60 2.66~8.32 3.61~11.30
12 bar 0.81~2.54 1.44~4.50 1.92~6.03 2.43~7.60 3.26~10.20
구동방식 Direct Type
흡입조건 대기압, 40℃ 이하
토출온도 ℃ 상대 대기온도 +15℃ 이하
윤활유 충진량 ℓ 15 20 20 40 60
토출관경 inch 1 (25A) 1¼ (32A) 1¼ (32A) 2 (50A) 2 (50A)
출력 kw 22 37 45 55 75
전압 V AC 220(3Ø) / AC 380(3Ø) / AC 440(3Ø)
주파수 Hz 50/60
기동방식 Y - △
전장 W(mm) 1300 1580 1580 2000 2100
전폭 D(mm) 830 1010 1010 1200 1300
전고 H(mm) 1342 1560 1560 1600 1730
중량 kg 650 1000 1100 1400 1800

MGC Series : 150~400HP

Model MGC-150 MGC-200 MGC-250 MGC-300 MGC-350 MGC-400
형식 Oil injectino single stage rotary screw compressor
제어방식 Megacontrol-2 System (사용자 위주 방식, 자체 개발품)
실 토출 공기량 8 bar 19.30 26.41 32.0 41.04 47.18 52.59
10 bar 17.53 24.09 30.19 37.68 43.07 48.11
12 bar 15.20 20.20 26.40 32.87 38.40 42.67
구동방식 Direct Type
흡입조건 대기압, 40℃ 이하
토출온도 ℃ 상대 대기온도 +15℃ 이하
윤활유 충진량 ℓ 60 120 120 200 200 200
토출관경 inch 2 ½ (65A) 2 ½ (65A) 3 (80A) 3 (80A) 4 (100A) 4 (100A)
출력 kw 110 150 190 225 265 300
전압 V AC 220(3Ø) / AC 380(3Ø) / AC 440(3Ø) / AC 3300 / AC 6600
주파수 Hz 50 / 60
기동방식 Y - △
전장 W(mm) 2200 2400 3000 3000 3500 3500
전폭 D(mm) 1250 1500 1800 1800 1900 1900
전고 H(mm) 1700 1950 2000 2000 2000 2000
중량 kg 2650 3000 3700 4100 4500 4800

MGC V Series : 150~200HP AT Series

Model MGC-100 AT MGC-150 AT MGC-200 AT MGC-250 AT
형식 Oil injectino single stage rotary screw compressor
제어방식 Megacontrol-2 System (사용자 위주 방식, 자체 개발품)
실 토출 공기량 8 bar 12.38 19.30 26.41 32.60
10 bar 11.30 17.53 24.09 30.19
12 bar 10.20 15.20 20.20 26.40
구동방식 Direct Type
흡입조건 대기압, 40℃ 이하
토출온도 ℃ 상대 대기온도 +15℃ 이하
윤활유 충진량 ℓ 60 120 120 200
토출관경 inch 2½(65A) 2½ (65A) 3 (80A) 3 (80A)
출력 kw 110 150 190 225
전압 V AC 220(3Ø) / AC 380(3Ø) / AC 440(3Ø)
주파수 Hz 50 / 60
기동방식 Y - △
전장 W(mm) 2600 2600 3400 3400
전폭 D(mm) 1250 1250 1800 1800
전고 H(mm) 1700 1700 2100 2100
중량 kg 2500 3150 3700 4200
