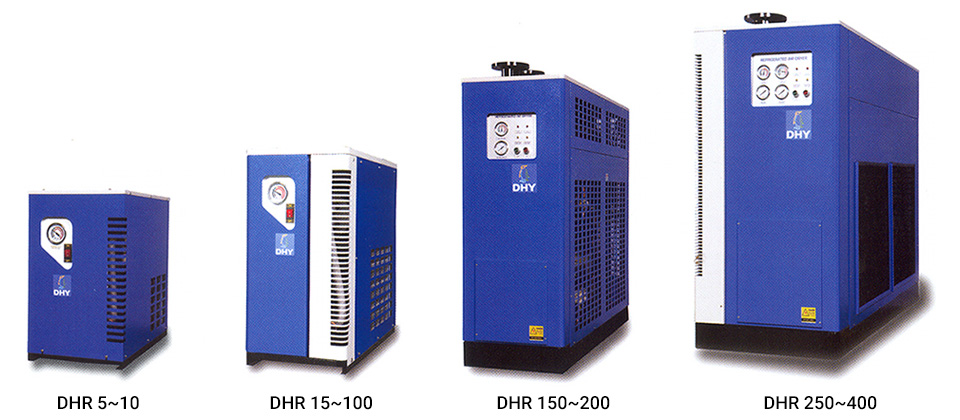

DHR Series공냉식, Refrigerated Air Dryer

Specification

Model	Flow Capacity (N㎥/min)		In/Out Connect.	Freon Gas	Electricity	Dimension(mm)			Weight
	60Hz	50Hz			(V)	W	D	H	(kg)
DHR-5	0.62	0.51	3/4" (S)	R-134a	AC 1Ph 220V 60Hz	310	575	535	40
DHR-7	0.97	0.81	3/4" (S)			310	575	535	40
DHR-10	1.35	1.12	3/4" (S)			310	575	535	40
DHR-15	1.96	1.63	3/4" (S)			310	670	560	45
DHR-20	2.6	2.2	1" (S)			320	700	670	84
DHR-30	3.9	3.2	1" (S)			320	700	670	86
DHR-50	7.2	6.0	2" (S)	R-22		411	1020	940	117
DHR-75	11.1	9.2	2" (S)			411	1020	940	170
DHR-100	14.6	12.1	2" (S)			411	1030	1030	196
DHR-150	21.9	18.2	3" (S)		AC 3Ph 220/380/440V 60Hz	500	1500	1450	325
DHR-200	31.3	26.0	3" (S)			500	1500	1450	380
DHR-250	40.1	33.3	4" (S)			650	1750	1520	468
DHR-300	47.6	39.5	4" (S)			650	1750	1520	660
DHR-400	59.5	49.4	4" (S)			700	1800	1570	790
DHR-500	73.9	61.3	6" (S)			2500	1250	2500	1560
DHR-600	89.6	74.4	6" (S)			2500	1250	2500	1700
DHR-800	112.47	93.35	8" (S)			2500	1250	2560	1780

• Model : DHR-150부터는 한국산업안전관리공단(KOSHA)의 설계 및 성능검사 대상 품목입니다. (열교환기는 직경 6 inch 이상)

노점	사용압력	사용유체	허용입구온도	주위온도	응축기
4℃ / 10℃	7.0kg/㎠, Max. 9.9kg/㎠	압축공기	40℃	1.7℃ / 40℃	Air cooled type

• 운전조건 / 입구압력 : 7.0kg/㎠, 입구공기온도 40℃, 주위온도 38℃, 운전노점 : 4℃/10℃ 기준입니다.

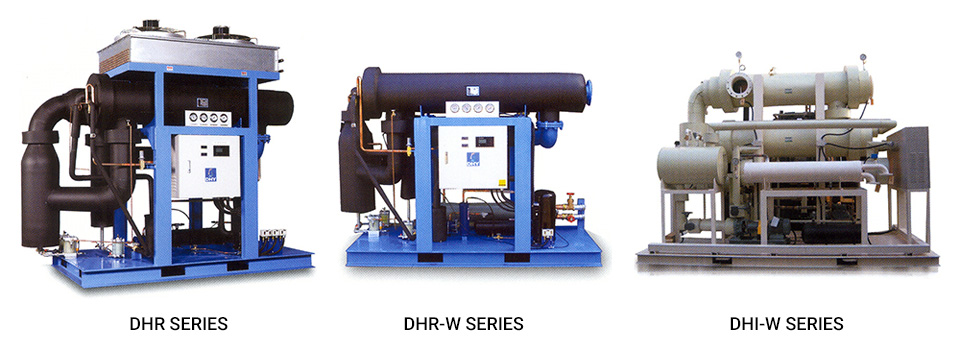

DHR-W Series수냉식, Refrigerated Air Dryer

Specification

Model	Flow Capacity (N㎥/min)		In/Out Connect. (Air)	In/Out Connect. (Water)	냉각수량	Weight
	60Hz	50Hz			(ℓ/min)	(kg)
DHR-400W	63.6	52.8	4" (F)	11/2" (S)	53/105	790
DHR-500W	79.1	65.7	6" (F)	2" (S)	64/127	1490
DHR-600W	95.8	79.5	6" (F)	2" (S)	80/159	1570
DHR-800W	120.3	99.8	8" (F)	2" (S)	105/210	1620
DHR-900W	155.3	128.9	8" (F)	2" (S)	158/315	1740
DHR-1200W	177.5	147.3	8" (F)	2-1/2" (F)	183/365	1890
DHR-1500W	221.9	184.2	10" (F)	2-1/2" (F)	210/420	1970
DHR-2000W	295.8	245.5	12" (F)	2-1/2" (F)	265/530	2180
DHR-3000W	473.3	392.8	14" (F)	3" (F)	424/848	2320
DHR-4000W	591.7	491.1	16" (F)	4" (F)	530/1060	2540
DHR-5000W	709.9	589.2	18" (F)	5" (F)	636/1272	2760
DHR-6000W	887.4	736.5	20" (F)	5" (F)	795/1590	3110

Freon Gas	Dew Point	Max. Pressure	사용유체	허용입구온도	주위온도	응축기	Electricity
R22	4℃/10℃	9.9kg/㎠	압축공기	45℃	1.7℃/40℃	Water cooled type	AC 3Ph, 220/380/440V, 60Hz

• 입구압력 7.0kg/㎠, 입구온도 40℃이며 냉각수 입구온도 32~37℃, 냉각수 압력범위 4~6kg/㎠, 운전노점 4℃/10℃ 기준입니다.

Characteristic

• 간냉식 Air Dryer는 용도에 따라 사양이 다양하게 결정되므로 특별주문제작 제품입니다. 본사로 문의하여 주십시오.
• 일반적인 Air Dryer는 압축공기의 수분을 증발기에서 응축시키지만, 간냉식 Air Dryer는 압축공기와 냉수(Chilled water)가 접촉하여 수분을 응축시킵니다.
• 비교적 대용량의 압축공기를 사용하는 공정에 적용하며 부하 변동이 많은 공정에도 안정적으로 운전되는 System의 Air Dryer입니다.
• 조선, 자동차, 화학분야, 섬유산업 분야 등에 많이 쓰이는 기종입니다.

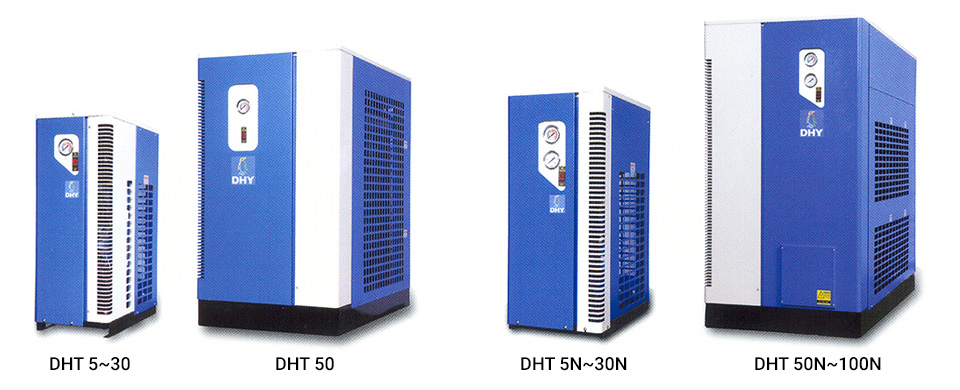

DHT Series고온용, Refrigerated Air Dryer

Characteristics of DHT Series

• 고온의 압축공기가 Dryer로 들어오면서 애프터쿨러를 통하여 냉각되고 수분도 배출되었습니다.
• 1차 필터(Pre Filter) 및 2차 필터(Line Filter)를 거치면서 완벽하게 이물질이 차단되므로 더욱 깨끗하고 건조한 압축공기가 됩니다.

Specification

Model	Flow Capacity (N㎥/min)		In/Out Connect.	Freon Gas	Dimension(mm)			Weight
	60Hz	50Hz			W	D	H	(kg)
DHT-5	0.62	0.51	3/4" (S)	R-134a	320	600	860	52
DHT-5N					370	600	875	65
DHT-7	0.97	0.81			320	600	860	54
DHT-7N					370	600	875	70
DHT-10	1.35	1.12			320	600	860	56
DHT-10N					370	600	875	85
DHT-15	1.96	1.63			320	600	860	67
DHT-15N					370	600	875	90
DHT-20	2.6	2.2	1" (S)		400	800	1060	93
DHT-20N					470	800	1075	110
DHT-30	3.9	3.2			400	800	1060	95
DHT-30N					470	800	1075	115
DHT-50	7.2	6.0	2" (S)	R22	700	1100	1250	180
DHT-50N					730	1200	1570	210
DHT-75N	11.1	9.2			730	1200	1570	240
DHT-100N	14.6	12.1			800	1550	1510	290

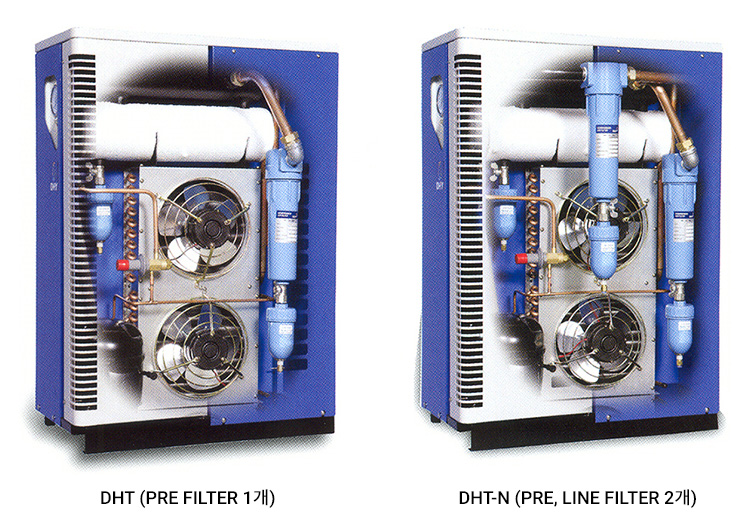

• DHT Series : 필터 1EA(Pre Filter) 기본장착형
• DHT-N Series : 필터 2EA(Pre, Line Filter) 기본장착형
• 운전조건 / 입구공기온도 80℃, 주위온도 38℃, 입구공기압력 7kgf/㎠, 압력노점 4℃/10℃

노점	사용압력	사용유체	허용입구온도	정격전원
4℃/10℃	7.0kg/㎠, Max. 9.9kg/㎠	압축공기	60℃	1Ph 220V 60/50Hz

모델 비교

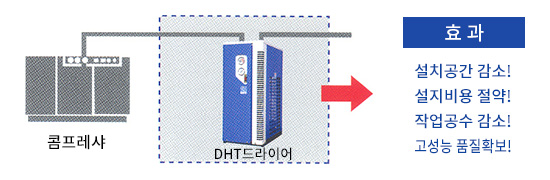

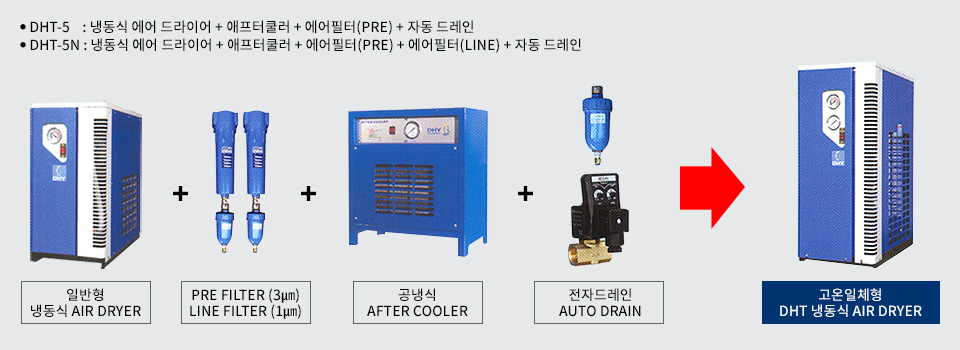

냉동식 고온일체형의 구성

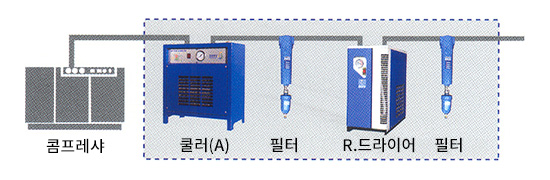

• 애프터쿨러를 내장한 일체형으로서 협소한 장소에서도 설치가 용이하며, 배관작업이 수월합니다.
  (Pre Filter(3㎛)와 Line Filter(1㎛) 기본장착)

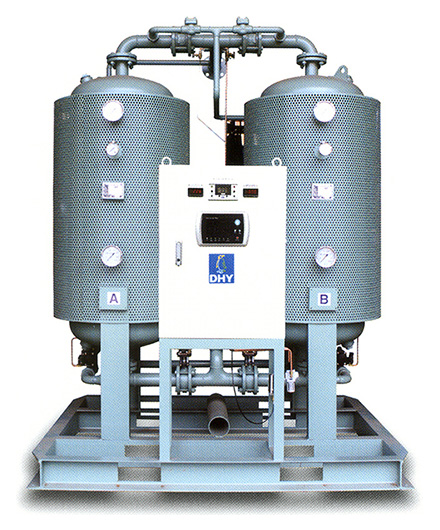

DAH Series비가열식, Desiccant Air Dryer

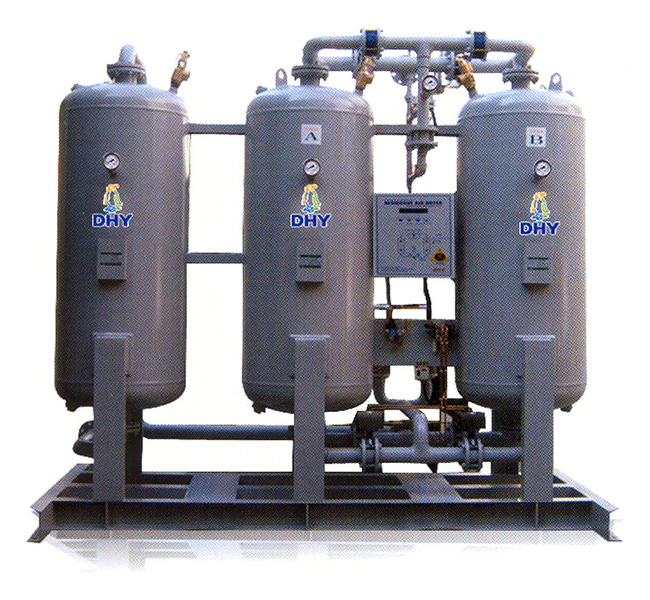

비가열 재생식 드라이어 (Heatless Type)

• 흡착식 드라이어 출구로 생상된 자체 건조공기의 일부를 감압팽창시켜 저온으로 흡착제를 재생하는 드라이어로 건조공정 5분, 재생공정 4분 30초로 제어하여 흡착제의 표면을 이용하여 성능을 유지합니다.
• 전기히터 등 가열 에너지를 사용하지 않아 구조가 간단하고, 흡착제의 열화, 벨브 등 구성품의 열적 변형이 없어 신뢰성이 높고 제작비가 저렴하며 운전비용과 안전성에서 탁월한 경쟁력을 발휘하는 반영구적 제습장치입니다.
• DAH 시리즈는 노점 -40℃ 이하(ATM) 성능을 보장하므로 4계절에 적합하며, 부품보수가 용이하여 일반적으로 널리 쓰이는 제품입니다.

Specification

Model	Flow Capacity	In/Out Connect.	Gel/2Tower	Dimension(mm)			Weight
	(N㎥/min)		(kg)	W	D	H	(kg)
DAH-5	0.5	1/2" (S)	10	700	500	1135	70
DAH-7	0.9	1/2" (S)	22	750	500	1320	115
DAH-10	1.5	3/4" (S)	30	750	500	1820	158
DAH-20	2.9	1" (S)	62	850	700	1900	225
DAH-30	4.1	1" (S)	90	950	750	1720	275
DAH-50	8.8	1-1/2" (S)	136	1050	900	1930	380
DAH-75	11	1-1/2" (S)	176	1100	900	2350	490
DAH-100	14	2" (F)	222	1250	1000	2500	590
DAH-150	21	2-1/2" (F)	283	1300	1000	2400	675
DAH-200	30	2-1/2" (F)	490	1450	1100	2650	985
DAH-250	36	3" (F)	546	1550	1200	2550	1145
DAH-300	43	3" (F)	656	1650	1300	2550	1225
DAH-400	51	3" (F)	910	1850	1400	2750	1570
DAH-450	59	4" (F)	1276	2100	1550	2750	2190
DAH-500	68	4" (F)	1430	2100	1600	2900	2400
DAH-600	97	6" (F)	2032	2400	1850	3250	3220
DAH-750	123	6" (F)	2380	2600	2150	3200	4560
DAH-900	150	6" (F)	3088	3000	2100	3150	5600

• Model : DHA-20부터는 한국산업안전관리공단(KOSHA)의 설계 및 성능검사 대상 품목입니다. (흡착식타워 직경 직경 6 inch 이상)

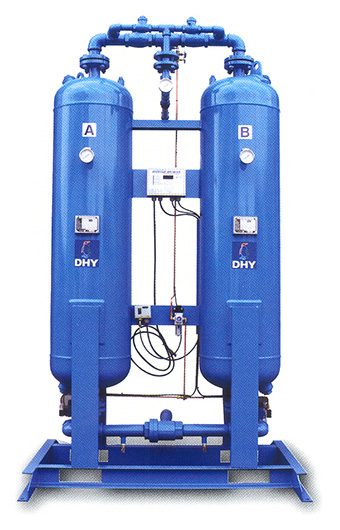

DAE Series히터외장식, Desiccant Air Dryer

히터외장식 드라이어 (Heater Type)

• DAE 시리즈는 노점 -40℃ 이하(ATM) 성능을 보장하며 히터의 과열이 최소화되도록 설계하였습니다.
• 2Way 버터플라이 밸브를 모든 제품에 장착하였습니다.
• 옵션 : Dew Point Control - 부하에 따른 제습시간 연장 가능

Specification

Model	Flow Capacity	In/Out Connect.	Gel/2Tower	Heater	Dimension(mm)			Weight
	(N㎥/min)		(kg)	(kW)	W	D	H	(kg)
DAE-20	2.6	1" (S)	74	2	1250	900	1650	340
DAE-40	6.5	1-1/2" (S)	136	3	1450	1000	1950	540
DAE-50	8.7	1-1/2" (S)	174	4.5	1450	1000	2380	745
DAE-75	10.5	1-1/2" (S)	223	5.5	1550	1000	2450	905
DAE-100	15	2" (F)	300	7.5	1550	1100	2450	1130
DAE-150	22	2-1/2" (F)	490	12	1850	1300	2600	1620
DAE-200	29	2-1/2" (F)	558	15	1900	1300	2800	1850
DAE-250	34	3" (F)	750	18.5	1950	1500	2800	2060
DAE-300	47	3" (F)	1052	25	2200	1600	2650	2990
DAE-400	59	4" (F)	1430	32	2400	1800	2950	3930
DAE-500	75	4" (F)	1688	40	2550	1900	2830	4500
DAE-600	86	6" (F)	2448	60	3000	2150	3200	5960
DAE-750	116	6" (F)	2864	70	3300	2150	3000	6750
DAE-900	150	8" (F)	3100	100	3700	2750	3650	10630
DAE-1200	184	8" (F)	4590	110	4200	3000	3150	11200
DAE-1500	210	9" (F)	5264	125	4200	3350	3900	12800
DAE-2000	263	10" (F)	6580	160	6200	3200	3300	16700

• Model : 전품목 한국산업안전관리공단(KOSHA)의 설계 및 성능검사 대상 품목입니다. (흡착식타워 직경 직경 6 inch 이상)
• Total Cycle : 8hr (Two Tower)
• Regeneration Cycle : 4hr (Per Tower)

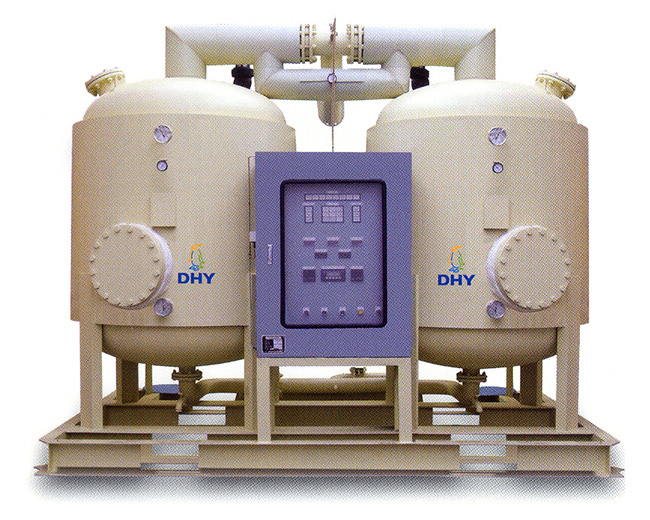

DAB Series히터브로아식, Desiccant Air Dryer

히터브로아식 드라이어 (Heater Type)

• DAB 시리즈는 브로아로 외기공기를 흡입하여 흡착제를 재생하는 방식으로 최소한의 압축공기만을 사용하여 운전할 수 있는 에너지 절약형 에어 드라이어입니다.
• 옵션 : Dew Point Control - 부하에 따른 제습시간 연장 가능

Specification

Model	Flow Capacity	In/Out Connect.	Electricity (kW)		Gel/2Tower	Dimension(mm)			Weight
	(N㎥/min)		Heater	Blower	(kg)	W	D	H	(kg)
DAB-110	14.6	2" (S)	13	3	400	1800	1500	2550	1680
DAB-130	16.2	2-1/2" (F)	13	3	480	2000	1500	2400	1800
DAB-150	21.0	2-1/2" (F)	17	3	610	2100	1600	2510	2000
DAB-200	25.3	3" (F)	20	5	730	2100	1700	2830	2120
DAB-250	31	3" (F)	25	5	900	2200	1700	2750	2200
DAB-280	36	3" (F)	32	5	1080	2500	2000	2500	2800
DAB-300	50	4" (F)	40	7.5	1440	2700	2200	2850	3500
DAB-400	58	4" (F)	45	7.5	1700	2800	2200	3000	4000
DAB-500	73	6" (F)	55	10	2100	3000	2400	3250	5000
DAB-600	114	6" (F)	80	10	2800	3300	2400	3250	5500
DAB-750	129	6" (F)	100	15	3720	3600	2500	3050	6100
DAB-1200	163	8" (F)	130	20	4600	6200	2500	3100	11270
DAB-1500	194	8" (F)	150	20	5600	6200	2500	3100	12250
DAB-2000	259	10" (F)	180	25	6970	7500	2500	3300	13900

• Model : 전품목 한국산업안전관리공단(KOSHA)의 설계 및 성능검사 대상 품목입니다. (흡착식타워 직경 직경 6 inch 이상)
• Drying Cycle : 4hr (Per Tower) - Heating : 외기공기 사용 / Cooling : 건조공기 사용
• Total Cycle : 8hr (Two Tower)
• Regeneration Cycle : 4hr (Per Tower)

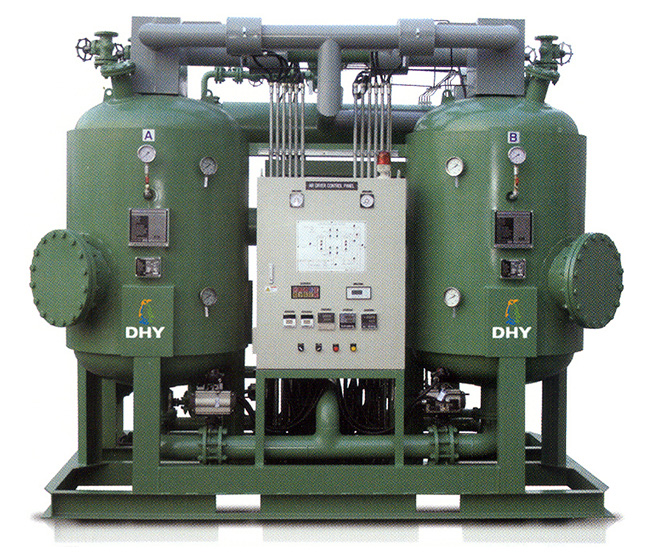

DNP Serie논퍼지식, Desiccant Air Dryer

논퍼지식 드라이어 (Non-Purge Type)

• DNP 시리즈는 브로아로 공기압축기의 폐열(약 150℃)을 이용하여 흡착제 재생시 열원으로 사용합니다.
• 압축공기의 일부를 드라이어 내에서 순환하여 재생에 사용후 다시 드라이어 입구 측으로 유입시켜 압축공기 소모가 전혀 없는 에너지 절약형 에어 드라이어입니다.
• 옵션 : Dew Point Control - 부하에 따른 제습시간 연장 가능

Specification

Model	Flow Capacity	In/Out Connect.	Gel/2Tower	Dimension(mm)			Weight
	(N㎥/min)		(kg)	W	D	H	(kg)
DNP-1100	32.5	3" (F)	858	2600	1750	2500	2500
DNP-1550	49.2	4" (F)	1388	2800	1900	2800	3000
DNP-2100	61.7	5" (F)	1640	3200	2200	2900	4100
DNP-3000	90.0	6" (F)	2376	4000	2400	3000	5500
DNP-4100	110	6" (F)	2510	4550	2400	3100	7500
DNP-5400	158	8" (F)	3100	5200	3000	3300	10800
DNP-6000	175	8" (F)	4590	5600	3100	3500	12500
DNP-7000	200	8" (F)	5264	5800	3100	3500	13800
DNP-9000	250	10" (F)	6580	6500	3500	3610	17100

• Model : 전품목 한국산업안전관리공단(KOSHA)의 설계 및 성능검사 대상 품목입니다. (흡착식타워 직경 직경 6 inch 이상)
• Drying Cycle : 4hr (Per Tower)
• Total Cycle : 8hr (Two Tower)
• Regeneration Cycle : 4hr (Per Tower) - Heating : 공기압축기 압축폐열순환 / Cooling : 일부 압축공기 순환

DAO Series오일흡착식, Desiccant Air Dryer

오일흡착식 드라이어 (Oiless Type)

• DAO 시리즈는 유분제거를 주목적으로 설계 제작되었습니다.
• 노점의 한계에 따라서 비가열식 또는 가열식으로 제작이 가능합니다.

Specification

Model	Flow Capacity	In/Out Connect.	SOMA	Gel/2Tower	Dimension(mm)			Weight
	(N㎥/min)		(kg)	(kg)	W	D	H	(kg)
DAO-5	0.5	1/2" (S)	4	10	1000	500	1135	80
DAO-7	0.9	1/2" (S)	8	22	1000	500	1320	175
DAO-10	1.5	3/4" (S)	12	30	1100	500	1820	221
DAO-20	2.9	1" (S)	24	62	1200	700	1900	300
DAO-30	4.1	1" (S)	32.5	90	1300	750	1720	365
DAO-50	8.8	1-1/2" (S)	52	136	1550	900	1930	510
DAO-75	11	1-1/2" (S)	71.5	176	1600	900	2350	700
DAO-100	14	2" (F)	91	222	1750	1000	2500	850
DAO-150	21	2-1/2" (F)	117	283	1900	1000	2400	1000
DAO-200	30	2-1/2" (F)	195	490	2100	1100	2650	1455
DAO-250	36	3" (F)	221	546	2300	1200	2550	1505
DAO-300	43	3" (F)	267	656	2400	1300	2550	1745
DAO-400	51	3" (F)	390	910	2700	1400	2550	2380
DAO-450	59	4" (F)	520	1276	3100	1550	2750	3190
DAO-500	68	4" (F)	585	1430	3100	1600	2900	3500
DAO-600	97	6" (F)	845	2032	3500	1850	3250	4790
DAO-750	123	6" (F)	1014	2380	3900	2150	3200	5670
DAO-900	150	6" (F)	1430	3088	4200	2150	3100	5890

• Model : DAO-20부터는 한국산업안전관리공단(KOSHA)의 설계 및 성능검사 대상 품목입니다. (흡착식타워 직경 직경 6 inch 이상)
