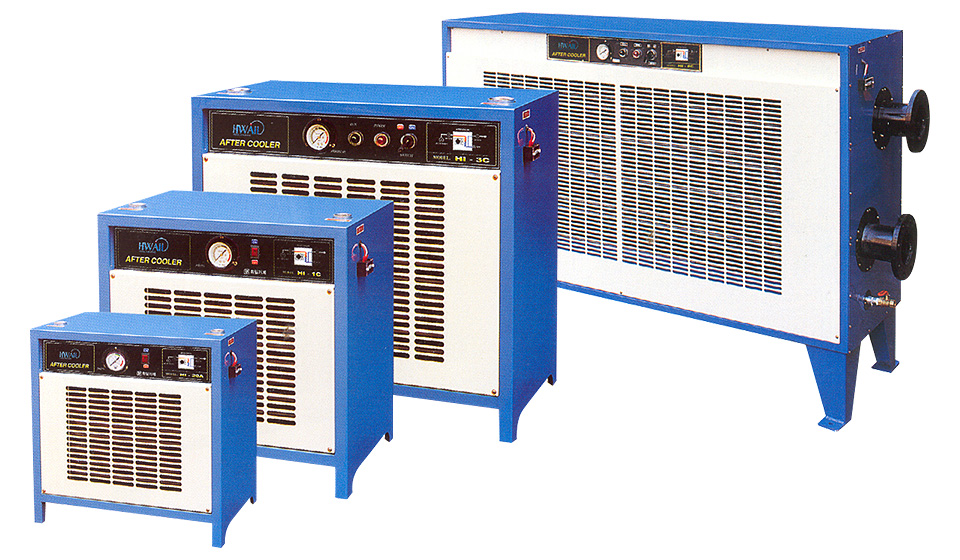

Characteristics

특징

• 동 튜브 및 알루미늄 핀으로 된 고효율의 열교환기 코일
• 보수가 필요없고 자기윤활 작용 특수동력 모터 사용
• Cooler 하단부에 드레인 장치로 인하여 응축수 제거 및 침전물 발생 방지
• 강철판 사용으로 견고한 케이스
• 고열처리 분체 도장으로 긴 수명 외 외부 설치에도 염려가 없음
• 크기를 최소화한 콤팩트한 디자인

운전

• 냉각공기는 모터구동 팬에 의해 압축공기 열교환기를 가로질러 나가고 냉각과정 기간 동안 압축공기 속에 수증기가 수분화되어 Separator 및 Filter에 의하여 제거됩니다. After Cooler가 압축공기 온도를 계속 냉각시켜 압축공기의 온도가 낮아질 수록 더 많은 수분이 제거됩니다.
• 공칭용량은 일반대기 5℃에서 15℃ 이내까지 냉각시키는 것을 기준으로 하므로 기종을 잘 선택하셔야 합니다.

설치상의 주의

• 먼지와 진동이 없고 통풍이 좋은 수평면에 설치하십시오.
• 보수점검이나 통풍을 위해 After Cooler 주위에는 Model에 따른 여유 간격을 두십시오.
• 아황산가스, 황하수소가스 등 부식성 가스의 영향이 있는 장소에 사용하지 마십시오.
• 배관으로부터 진동전달을 차단하여 설치하십시오.
• 정확한 입력전원을 공급하십시오.

사용상의 주의

• 콘덴서에 핀 막힘이 없도록 정기적으로 점검, 청소하십시오.
• After Cooler의 공기 흡입구 또는 배기구에 널판지, 기타 물건 등을 세워놓은 채 운전하지 마십시오.
• 운전 후 필히 냉각수를 드레인시켜 주십시오. (매일 점검 사항임)
• Cooler 내 냉각수가 채워졌을 시 효율이 저하되고 동절기에는 동파의 원인이 됩니다.

※ 상기 사항이 이행되지 않을 시 품질보증을 할 수 없습니다.

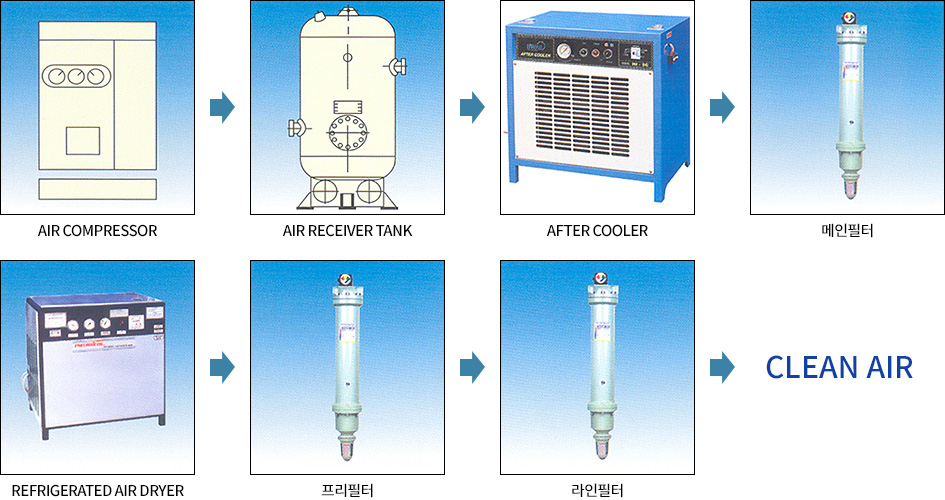

Air Cleaning System Line

Technical Data

Model	Application Air Compressor	Free Air Capacity	Max. Working Pressure	Motor Specifications						Fan Dia.	Inlet Outlet	입구 최고온도	주위 허용온도	Weight
	HP	㎥/min	kg/㎠	kw	Pole	Q'ty	V	Hz	PH	Ø	A	℃	℃	kg
HI-20A	10	2	15	0.016	4	1	220	50 60	1	225	20	95	45	17
HI-1C	20	3.2		0.1						300	25			27
HI-2C	30	5.1		0.1						350	40			37
HI-3C	50	8.2		0.4						450	50			60
HI-4C	75	12.5		0.1		2				350	50~65			80
HI-5C	100	17		0.4						400	50~80			115
HI-6C	150	25			6		220 380 440		3	500	80			170
HI-7C	200	32								500	80~100			245
HI-8C	300	46								600	100			290
HI-9C	400	60				4				500	100			350
HI-10C	500	75								500	100			385
HI-11C	600	90								550	주문사항			420
HI-12C	700	103								600				455
HI-13C	800	115								600				490
HI-14C	900	128								600				515
HI-15C	1000	142				6				500				550
HI-16C	1200	175								550				585

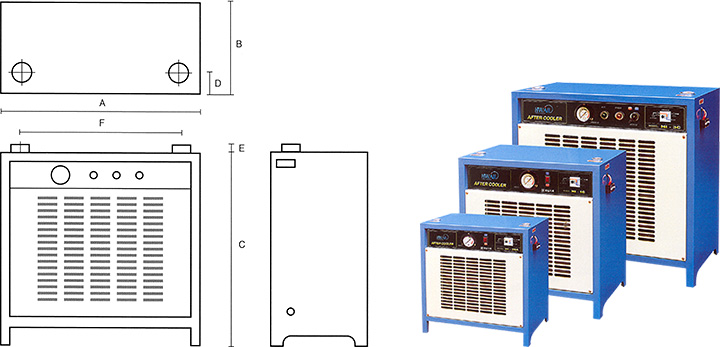

HI-20A,1C,2C,3C

Dimensions

Model	A	B	C	D	E	F
HI-20A	530	270	530	75	5	430
HI-1C	575	300	585	65	5	480
HI-2C	738	300	695	65	5	595
HI-3C	870	350	827	70	5	720

Technical Data

Model		HI-20A	HI-1C	HI-2C	HI-3C
Application Air Compressor	HP	10	20	30	50
Free Air Capacity	㎥/min	2.0	3.2	5.1	8.2
Max. Working Pressure	kg/㎠	15
Motor Specifications	kw	0.016	0.1	0.1	0.4
	Pole	4
	Q'ty	1
	V	220
	Hz	50/60
	PH	1
Fan Dia.	Ø	225	300	350	450
Inlet / Outlet	A	20	25	40	50
입구최고온도	℃	95
주위허용온도	℃	45
Weight	kg	17	27	37	60

• 상기 사양은 다음과 같은 조건 하에서 산출된 것입니다.
  • 주변온도 : 20℃일 때
  • 압력 강하율 : 3% 이내

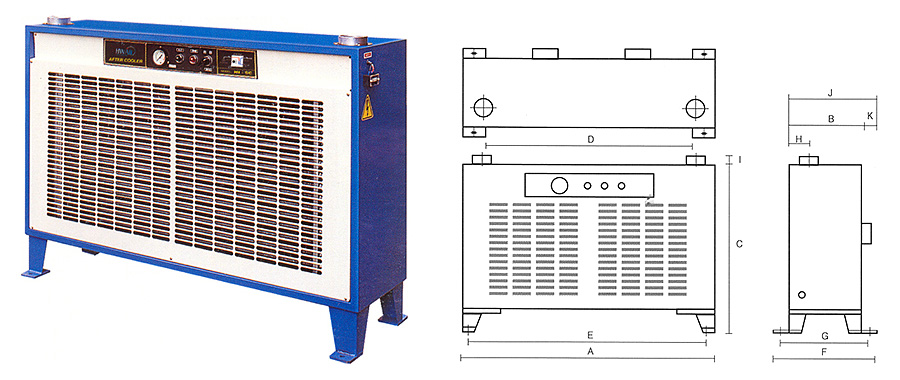

HI-4C,5C,6C,7C

Dimensions

Model	A	B	C	D	E	F	G	H	I	J	K
HI-4C	1070	385	805	935	975	465	415	120	10	-	-
HI-5C	1270	400	870	1120	1175	480	430	120	10	460	60
HI-6C	1600	400	1070	1400	1505	480	430	120	10	460	60
HI-7C	1750	510	1235	1530	1655	590	540	220	15	580	70

Technical Data

Model		HI-4C	HI-5C	HI-6C	HI-7C
Application Air Compressor	HP	75	100	150	200
Free Air Capacity	㎥/min	12.5	17	25	32
Max. Working Pressure	kg/㎠	15
Motor Specifications	kw	0.1	0.4
	Pole	4
	Q'ty	2		6
	V	220		220/380/440
	Hz	50/60
	PH	1		6
Fan Dia.	Ø	350	400	500	500
Inlet / Outlet	A	50~65	50~80	80	80~100
입구최고온도	℃	95
주위허용온도	℃	45
Weight	kg	80	115	170	245

• 상기 사양은 다음과 같은 조건 하에서 산출된 것입니다.
  • 주변온도 : 20℃일 때
  • 압력 강하율 : 3% 이내

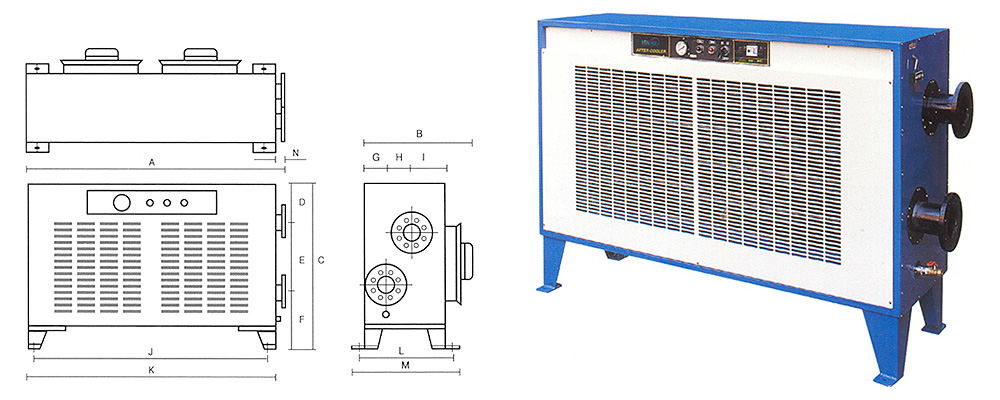

HI-8C

Dimensions

Model	A	B	C	D	E	F	G	H	I	J	K	L	M	N
HI-8C	1850	580	1370	285	525	560	150	145	215	1655	1750	540	590	100

Technical Data

Model		HI-8C
Application Air Compressor	HP	300
Free Air Capacity	㎥/min	46.0
Max. Working Pressure	kg/㎠	15
Motor Specifications	kw	0.4
	Pole	6
	Q'ty	2
	V	220/380/440
	Hz	50/60
	PH	3
Fan Dia.	Ø	600
Inlet / Outlet	A	100
입구최고온도	℃	95
주위허용온도	℃	45
Weight	kg	290

• 상기 사양은 다음과 같은 조건 하에서 산출된 것입니다.
  • 주변온도 : 20℃일 때
  • 압력 강하율 : 3% 이내

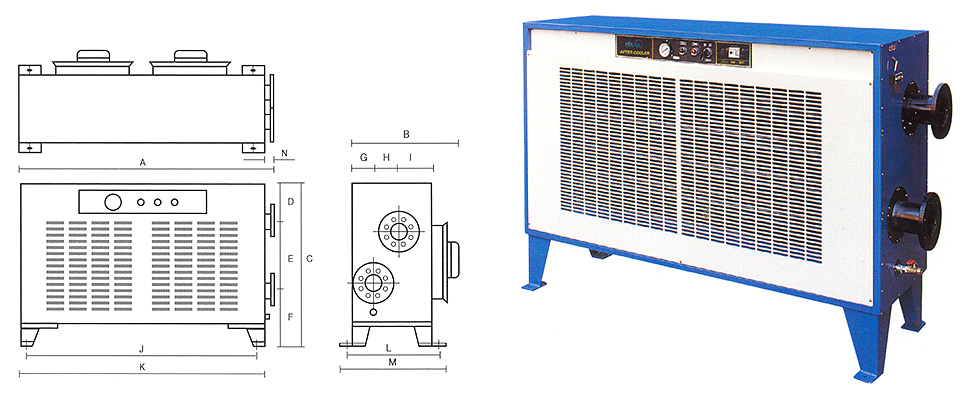

HI-9C,10C,11C,12C,13C,14C,15C,16C

Dimensions

Model	A	B	C	D	E	F	G	H	I	J	K	L	M
HI-9C	1970	720	1420	280	590	550	170	200	260	1775	1850	660	720
HI-10C	1970	720	1490	300	620	570	170	200	260	1775	1850	660	720
HI-11C	1970	720	1650	370	680	600	170	200	260	1775	1850	660	720
HI-12C	1970	720	1820	400	720	700	170	200	260	1775	1850	660	720
HI-13C	1970	720	2000	450	850	700	170	200	260	1775	1850	660	720
HI-14C	1970	720	2070	500	85	720	170	200	260	1775	1850	660	720
HI-15C	1970	720	2170	550	850	770	170	200	260	1775	1850	660	720
HI-16C	1970	720	2350	600	850	900	170	200	260	1775	1850	660	720

Technical Data

Model		HI-9C	HI-10C	HI-11C	HI-12C	HI-13C	HI-14C	HI-15C	HI-16C
Application Air Compressor	HP	400	500	600	700	800	900	1000	1200
Free Air Capacity	㎥/min	60	75	90	103	115	128	142	175
Max. Working Pressure	kg/㎠	15
Motor Specifications	kw	0.4
	Pole	6
	Q'ty	4						6
	V	220/380/440
	Hz	50/60
	PH	3
Fan Dia.	Ø	500	500	550	600	600	600	500	550
Inlet / Outlet	A	100	100	주문사항
입구최고온도	℃	95
주위허용온도	℃	45
Weight	kg	350	385	420	455	490	515	550	585

• 상기 사양은 다음과 같은 조건 하에서 산출된 것입니다.
  • 주변온도 : 20℃일 때
  • 압력 강하율 : 3% 이내
